ATS generator pentru SMITH 7, 8 și 10 kW

ATS generator: cutie de comutare automată

SMITH ATS este o cutie ATS pentru generator care monitorizează alimentarea de la rețea. Când alimentarea de la rețea cade, pornește generatorul și comută consumatorii pe acesta. Când revine curentul de la rețea, consumatorii sunt reconectați la rețea și generatorul se oprește. Nu este nevoie de prezență la fața locului.

ATS-ul este destinat generatoarelor diesel SMITH răcite cu aer 9500SE+ (7 kW), 11000SE+ (8 kW) și SDG10 (10 kW). Aceste generatoare au conexiune ATS pe panoul de control. Cutia ATS se conectează la acesta printr-un cablu și se vinde separat.

Un încărcător integrat menține acumulatorul de pornire al generatorului încărcat cu 2 A cât timp generatorul este în așteptare, astfel încât bateria să fie plină când generatorul trebuie să pornească.

Cum funcționează cutia ATS pentru generator?

Când alimentarea de la rețea cade, ATS pornește generatorul în 2-6 secunde. După ce generatorul funcționează 5 secunde, consumatorii sunt comutați pe generator. Când revine alimentarea de la rețea, ATS comută consumatorii înapoi pe rețea, iar generatorul se oprește după 5 secunde de funcționare fără sarcină. Rețeaua și generatorul nu sunt niciodată conectate simultan la consumatori.

Ce se întâmplă dacă generatorul nu pornește?

ATS face 3 încercări de pornire: motorul este acționat 3 secunde, apoi 4 secunde, apoi 5 secunde, cu o pauză de 5 secunde între încercări. Dacă generatorul nu pornește după a treia încercare, se aprinde lumina FAILURE și defecțiunea rămâne memorată până când un electrician verifică sistemul și îl resetează.

Panou de control și moduri de operare

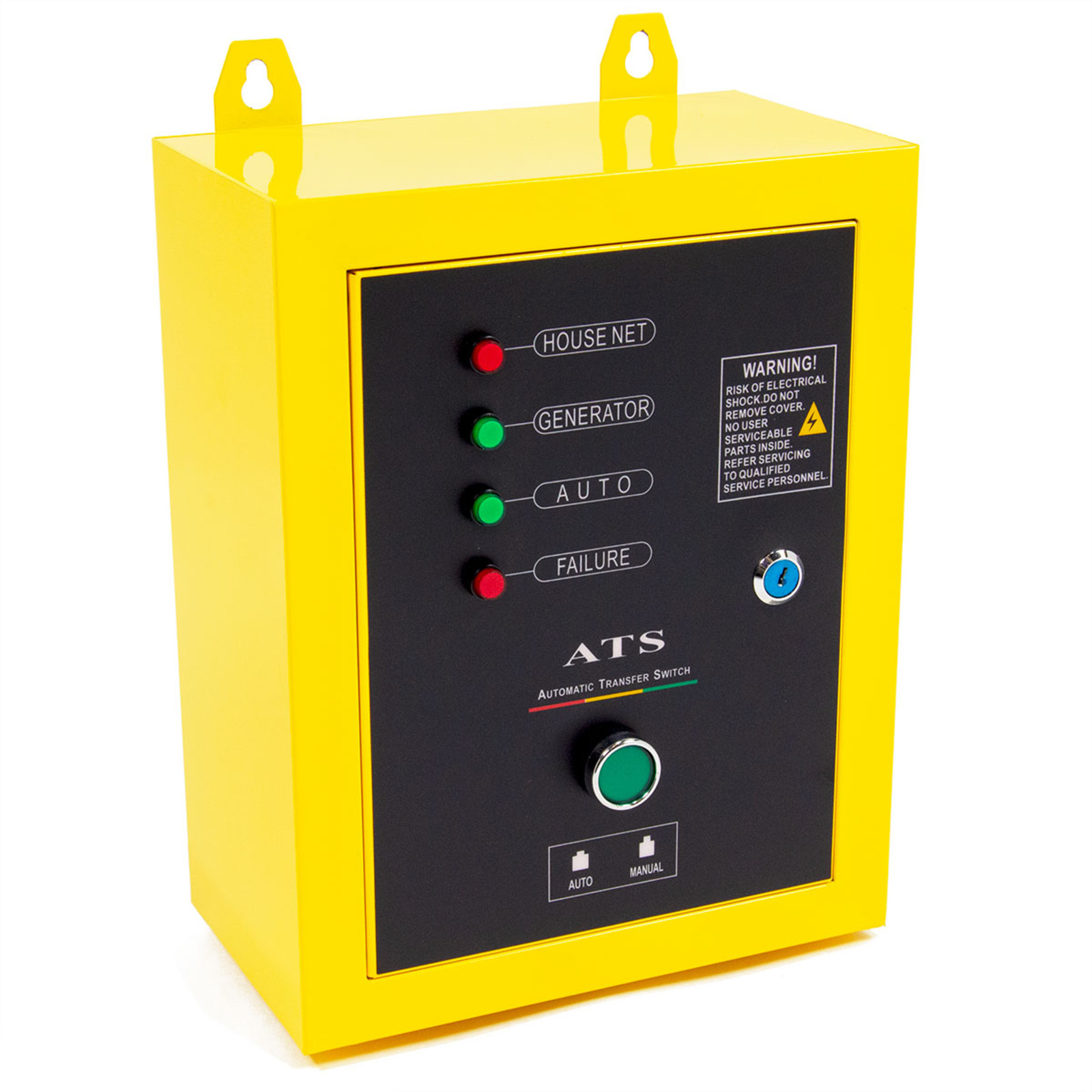

Patru lumini indică starea sistemului: HOUSE NET (rețea), GENERATOR, AUTO și FAILURE. În modul AUTO, ATS funcționează automat. În modul MANUAL, funcția automată este dezactivată, iar generatorul se pornește și se oprește manual. Capacul cutiei se blochează cu cheie.

Montajul cutiei ATS pentru generator

Cutia ATS se montează pe perete, pe cele două console. Se conectează între alimentarea de la rețea, generator și tabloul dumneavoastră electric, precum și la panoul de control al generatorului printr-un cablu cu mufă rotundă. Pe cablul de rețea către ATS trebuie montat un întrerupător de protecție. Montajul trebuie efectuat de un electrician autorizat. Înainte de a selecta AUTO, porniți generatorul manual o dată pentru a verifica funcționarea.

Specificații ATS

De ce să alegeți ATS SMITH?

• Pornește generatorul automat. 2-6 secunde după căderea rețelei.
• Comută înapoi automat. Când revine rețeaua, consumatorii revin pe rețea și generatorul se oprește.
• 3 încercări de pornire. Dacă generatorul nu pornește, se aprinde lumina FAILURE.
• Încărcător baterie integrat. 2 A, bateria de pornire rămâne încărcată.
• Mod AUTO și MANUAL. Capacul se blochează cu cheie.
• Proiectat pentru generatoarele SMITH. 9500SE+, 11000SE+ și SDG10.

Dacă generatorul dumneavoastră SMITH de 7, 8 sau 10 kW este sursa de rezervă pentru o locuință, un atelier sau o fermă, cutia generator automat ATS preia pornirea și comutarea, zi și noapte.
