Ce face un stivuitor contrabalansat

Un stivuitor contrabalansat este o mașină cu post de conducere și contragreutate în partea din spate. Ridică sarcini fără să aibă picioare de sprijin sub furci. Acest lucru face ca stivuitorul să fie potrivit pentru încărcarea camioanelor, transport pe distanțe mai lungi în depozit și lucrări pe platforme exterioare.

Modelele cu operator pietonal sau cu platformă sunt listate în categoria transpalete electrice cu catarg.

Un stivuitor contrabalansat transportă sarcina pe furci care depășesc roțile din față. Greutatea mașinii în partea din spate echilibrează sarcina, astfel încât nu există picioare de sprijin sub furci. Acest lucru permite ridicarea paleților direct de pe podea, dintr-o benă de camion sau de pe o grindă de raft unde picioarele de sprijin ar încurca.

Toate cele patru modele din această categorie sunt cu post de conducere. Operatorul stă pe scaun și manevrează stivuitorul cu volan și pedale, ceea ce este practic pentru transport pe distanțe mai lungi în depozit sau la încărcarea și descărcarea camioanelor.

Transpaletele cu operator pietonal sau cu platformă sunt mai potrivite pentru distanțe scurte, rafturi înguste și utilizare ușoară. Aici, cele trei modele electrice (stivuitorul electric cu 3 roți, XE25A, XE4535A) și modelul diesel FX3 transportă 1500 kg (stivuitorul electric cu 3 roți) și 3500 kg (XE4535A și FX3) la un centru de greutate de 500 mm; datele pentru XE25A sunt pe pagina produsului.

O funcție importantă la stivuitorul contrabalansat este înclinarea catargului. Catargul se înclină spre spate în timpul deplasării, astfel încât sarcina se sprijină pe spătarul de încărcare. La preluarea sau depunerea unui palet, catargul se aduce în poziție verticală. Un transpalet nu are funcție de înclinare a catargului.

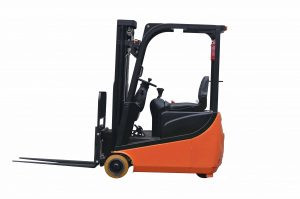

Stivuitorul electric cu 3 roți pentru culoare înguste

Stivuitorul electric cu 3 roți are o capacitate de 1500 kg la un centru de greutate de 500 mm. Roata spate unică asigură atât tracțiunea, cât și direcția, astfel încât stivuitorul se rotește 360 de grade pe loc. Raza de virare este de 1348 mm. Lățimea culoarului este de 2893 mm pentru paleți de 1000 × 1200 mm transversal și 3005 mm pentru paleți de 800 × 1200 mm longitudinal.

Acest stivuitor folosește o baterie de 24 V / 400 Ah care se extrage lateral pentru schimb rapid. Viteza de deplasare este de 6,5 km/h cu sarcină și 8,0 km/h fără sarcină. Dotările de siguranță includ reducerea automată a vitezei când furcile sunt ridicate peste 300 mm, oprirea ridicării la capătul catargului și alarmă la mersul înapoi.

Are două roți frontale și una spate, astfel încât poate lucra în culoare unde un stivuitor cu patru roți are nevoie de mai mult spațiu.

Înainte de comandă, măsurați cel mai îngust culoar pentru a verifica dacă stivuitorul încape. Lățimea stivuitorului este de 917 mm, iar lungimea de 2590 mm.

Bateria de 24 V / 400 Ah se extrage lateral, astfel încât puteți schimba rapid cu una de rezervă încărcată. Cu o baterie de rezervă încărcată, stivuitorul poate lucra și în al doilea schimb.

Direcția asistată electric menține manevrarea ușoară. Când nivelul bateriei scade prea mult, ridicarea este oprită și stivuitorul poate doar să se deplaseze, semnalizând operatorului să revină la încărcare. Afișajul indică atât nivelul bateriei, cât și timpul de lucru, pentru a planifica schimbarea bateriei și pauzele.

Afișajul bateriei la stivuitorul electric cu 3 roți are 10 segmente, fiecare pentru 10% din încărcare. Când bateria scade la 30%, apare un semn de avertizare care indică necesitatea încărcării. La 20%, apare un semn Stop și ridicarea este oprită. După acest prag, stivuitorul poate doar să se deplaseze, iar ridicarea funcționează din nou doar după ce bateria a fost încărcată la cel puțin 70%.

Motorul pompei pentru ridicarea furcilor este proiectat pentru 5 minute de funcționare continuă, deci trebuie să faceți pauze între ridicări. Dacă ridicați fără pauză, motorul se supraîncălzește și se poate defecta. Dacă pompa funcționează fără să acționați maneta, opriți stivuitorul și scoateți ștecherul bateriei. Stivuitorul nu se deplasează cât timp frâna de parcare este activată, deoarece un contact pe frână blochează deplasarea până la eliberare. Apăsați butonul roșu de oprire de urgență de pe bord pentru a întrerupe alimentarea imediat dacă stivuitorul scapă de sub control sau observați fum sau miros de ars. După identificarea cauzei, rotiți butonul în sensul acelor de ceasornic pentru resetare. Bateria cu extragere laterală are dimensiunile 645 × 292 × 570 mm; planificați spațiu pentru bateria de rezervă și încărcătorul acesteia aproape de zona de lucru.

Comparați modelele de stivuitoare în tabelul de mai jos

Tabelul de mai jos prezintă toate cele patru stivuitoare din această categorie. Sunt afișate tipul, capacitatea la centru de greutate de 500 mm, înălțimea de ridicare, tipul de alimentare și raza de virare pentru fiecare stivuitor.

Pentru a folosi tabelul, comparați capacitatea fiecărui model cu cea mai grea sarcină a dumneavoastră la centru de greutate de 500 mm. Verificați înălțimea de ridicare în funcție de cel mai înalt raft sau punct de stivuire necesar. Raza de virare vă arată dacă stivuitorul poate întoarce în culoarele dumneavoastră. Alegeți între alimentare cu baterie sau motor diesel în funcție de utilizarea la interior sau exterior. Unde apare mențiunea vezi pagina produsului, datele sunt pe pagina dedicată acelui stivuitor.

Stivuitoare electrice mai mari: XE4535A și XE25A

XE4535A este un stivuitor electric contrabalansat cu post de lucru pe scaun, având capacitatea de 3500 kg la un centru de greutate de 500 mm. Ridică până la 4500 mm cu catarg triplex. Cabina închisă este dotată cu încălzire.

XE25A este un stivuitor electric contrabalansat cu post de lucru pe scaun, alimentat cu baterie. Detaliile despre capacitate, înălțime de ridicare și baterie se găsesc pe pagina produsului.

XE4535A ridică 3500 kg la un centru de greutate de 500 mm și ajunge până la 4500 mm cu catarg triplex. Un catarg triplex are trei segmente, astfel încât permite ridicarea la înălțime mare, dar rămâne compact când este coborât. Înălțimea totală a utilajului este 2201 mm, aspect important pentru trecerea prin uși sau sub grinzi joase.

Ridicarea liberă la XE4535A este de 150 mm, ceea ce înseamnă că furcile se ridică 150 mm fără ca catargul să crească în înălțime. Acest lucru este util în containere, remorci sau sub tavane joase.

Cu ajutorul deplasatorului lateral, operatorul aliniază furcile la palet sau la poziția din raft fără a mișca întregul stivuitor. De exemplu, dacă un palet nu este centrat în raft, furcile pot fi deplasate lateral pentru a-l prelua corect, economisind timp și reducând riscul de avarie a rafturilor sau a mărfii.

Cabina închisă cu încălzire asigură confortul operatorului iarna, pe rampe sau în depozite frigorifice. Centura de siguranță se poartă permanent, iar frâna de parcare se acționează înainte de a părăsi scaunul. Ridicarea se face cu 370 mm/s fără sarcină și 220 mm/s cu sarcină. Diagnoza la bord afișează nivelul de încărcare al bateriei, temperatura motorului și presiunea hidraulică, pentru identificarea rapidă a eventualelor probleme.

Motostivuitorul FX3 diesel pentru exterior

Motostivuitorul FX3 are capacitatea de 3500 kg la un centru de greutate de 500 mm. Este echipat cu un motor diesel de 40 kW, 2650 cmc. Transmisia este cu convertizor de cuplu și cutie power-shift. Viteza de deplasare ajunge la 20 km/h.

Catargul se înclină 6 grade înainte și 12 grade înapoi, cu 170 mm ridicare liberă. Furcile se lărgesc și se îngustează automat pentru diferite dimensiuni de paleți. Lățimea totală este 1240 mm, iar înălțimea totală 2130 mm.

Alimentarea cu combustibil durează doar câteva minute, astfel încât utilajul poate lucra mai multe schimburi fără opriri lungi.

Cu convertizorul de cuplu și transmisia power-shift, operatorul selectează direcția și stivuitorul pornește lin, chiar și cu sarcină grea pe furci.

FX3 atinge viteze de până la 20 km/h, util pentru distanțe mari în curte sau între puncte de încărcare. Cu catargul înclinat spre spate, sarcina se sprijină pe suportul furcilor în timpul deplasării.

Furcile se lărgesc și se îngustează automat, astfel încât operatorul le poate regla pentru lăzi înguste sau paleți lați direct din cabină. Dimensiunea furcilor este 1070 × 125 × 50 mm. Verificați lățimea și înălțimea utilajului în raport cu porțile și spațiile de depozitare. Ca utilaj diesel, FX3 este destinat curților exterioare și rampelor cu suprafață dură și netedă.

La pornirea FX3, acționați demarorul maximum 15 secunde o dată și așteptați cel puțin 2 minute între încercări. Dacă motorul nu pornește după trei încercări, verificați combustibilul și instalația electrică înainte de a relua. După pornire, lăsați motorul la ralanti aproximativ 5 minute și solicitați sarcină maximă doar când lichidul de răcire ajunge la circa 65 °C.

La transmisia power-shift, selectați marșarierul doar după ce utilajul a încetinit suficient. Schimbarea direcției la viteză mare deteriorează componentele transmisiei. Alimentați cu motorul oprit și fără persoane pe utilaj. Umpleți rezervorul la finalul zilei pentru a evita condensul de apă în combustibil peste noapte. Dacă se aprinde martorul de apă la filtrul de combustibil, evacuați apa și închideți robinetul.

Electric sau diesel: alegerea stivuitorului potrivit

Stivuitoarele electrice nu emit gaze de eșapament la locul de muncă, fiind potrivite pentru hale închise și depozite frigorifice. FX3 diesel este destinat lucrului în exterior. Stivuitorul electric cu 3 roți folosește o baterie de 24 V / 400 Ah. XE4535A are o baterie de tracțiune cu plumb-acid, încărcată cu un redresor extern.

Un stivuitor electric necesită timp de încărcare, care trebuie planificat între schimburi sau asigurat cu o baterie de rezervă încărcată.

Încărcați complet bateria cu plumb-acid după fiecare schimb și nu o lăsați niciodată descărcată. La bateriile cu electrolit lichid, verificați nivelul și completați cu apă distilată dacă este nevoie. Încărcați întotdeauna într-un loc uscat și ventilat, cu redresorul potrivit, deoarece bateriile cu plumb-acid degajă hidrogen la încărcare. Nu este permis focul deschis sau fumatul în zona de încărcare.

Manualul producătorului FX3 interzice funcționarea motorului diesel în spații închise, deoarece gazele de eșapament pot sufoca operatorul. De aceea, FX3 este destinat exclusiv lucrului în exterior.

Pentru stivuitorul electric cu 3 roți, încărcați bateria în maximum 24 de ore după descărcare. Întârzierea afectează bateria. La temperaturi scăzute, încărcarea afară poate fi ineficientă, astfel că bateria se încarcă în interior. Manualul avertizează împotriva supraîncărcării, descărcării profunde, încărcării rapide și încărcării incomplete. Se recomandă și o încărcare de egalizare lunar. Nu conduceți și nu ridicați simultan, deoarece consumul de curent este mare. Depozitați și încărcați bateria la cel puțin 2 m de materiale inflamabile, într-un spațiu ventilat și cu stingător de incendiu. Acidul din baterie este toxic și coroziv: purtați echipament de protecție și clătiți imediat orice stropire cu multă apă curată.

Ce trebuie măsurat înainte de alegerea unui stivuitor

Înainte de a alege un stivuitor, măsurați cea mai grea sarcină de ridicat și dimensiunile acesteia. Centrul de greutate al sarcinii este distanța de la spatele furcii până la centrul de greutate al mărfii. Capacitățile declarate pentru stivuitorul electric cu 3 roți, XE4535A și FX3 sunt valabile la un centru de greutate de 500 mm. Dacă sarcina este mai lungă sau instabilă, stivuitorul poate transporta mai puțin decât capacitatea nominală.

Capacitatea la înălțime este un alt aspect important. Pe măsură ce furcile urcă, capacitatea de ridicare scade. Consultați întotdeauna diagrama de sarcină și plăcuța de capacitate pentru înălțimea necesară.

Când măsurați înălțimea de ridicare, luați ca reper partea superioară a celei mai înalte traverse de raft și adăugați spațiu suficient pentru a ridica paletul peste aceasta și a-l așeza în siguranță. Astfel evitați deteriorarea mărfii și a raftului.

Ridicarea liberă și înălțimea totală contează în spații restrânse. Ridicarea liberă arată cât de mult pot urca furcile fără ca catargul să crească în înălțime. Acest aspect este important în containere, remorci sau sub tavane joase. Comparați înălțimea totală a utilajului cu cea mai joasă ușă sau grindă de pe traseu.

Un stivuitor contrabalansat are nevoie de spațiu pentru a vira cu sarcina. Pe pagina produsului pentru stivuitorul electric cu 3 roți sunt prezentate lățimile de culoar pentru două dimensiuni de paleți. Măsurați cel mai îngust culoar și comparați cu aceste valori.

La planificarea stivuirii la unghi drept, asigurați spațiu suficient pentru ca utilajul să poată vira cu sarcina. Manualul FX3 indică un culoar minim de stivuire la unghi drept de 4260 mm pentru modelul de 3,5 t. Aceasta este mult mai mare decât necesarul pentru stivuitorul electric cu 3 roți.

Nu măsurați doar greutatea sarcinilor. Înălțimea acestora este la fel de importantă. Manualul FX3 limitează înălțimea sarcinii la cea a suportului de protecție al furcilor, deoarece mărfurile mai înalte pot aluneca spre operator.

Verificați dacă podeaua, placa de rampă sau liftul de marfă de pe traseu suportă greutatea totală a stivuitorului și a sarcinii. Manualul stivuitorului electric cu 3 roți prevede utilizarea liftului de marfă doar dacă acesta suportă greutatea totală. La folosirea liftului, utilajul intră primul, iar personalul urcă după și coboară înaintea utilajului. De asemenea, țineți cont atât de numărul de ridicări pe oră, cât și de numărul de sarcini mutate. Pentru stivuitorul electric cu 3 roți, planificați activitatea astfel încât să alterneze deplasarea cu ridicarea, nu ridicări continue pe perioade lungi.

Podele, rampe, interior și exterior

Suprafața podelei influențează alegerea stivuitorului potrivit pentru spațiul dumneavoastră. Anvelopele din poliuretan (PU) sunt concepute pentru podele netede și dure. Gropile, pietrișul sau pragurile înalte încetinesc stivuitorul și pot zdruncina încărcătura. Pentru curțile exterioare, modelul FX3 diesel este utilajul din această categorie.

Dacă lucrați pe pante, verificați gradabilitatea stivuitorului. Stivuitoarele diesel emit gaze de eșapament și sunt destinate utilizării în exterior.

Stivuitorul electric cu 3 roți funcționează pe anvelope din poliuretan.

La deplasarea pe pantă, mergeți întotdeauna înainte la urcare și cu spatele la coborâre, atunci când aveți încărcătură. Nu virați niciodată pe pantă, deoarece există risc de răsturnare.

Modelul XE4535A dispune de cabină închisă și încălzită, ceea ce permite operatorului să lucreze iarna în curți, pe rampe de încărcare sau în depozite frigorifice.

Stivuitorul electric cu 3 roți are o gardă la sol de 128 mm la mijlocul ampatamentului și mai mică sub catarg. Înainte de a alege acest utilaj, măsurați înălțimea pragurilor, a canalelor de cabluri și a marginilor rampelor de pe traseu. Dacă acestea sunt mai înalte decât garda la sol, utilajul se poate bloca sau își poate deteriora partea inferioară la trecere.

Manualul producătorului FX3 permite utilizarea utilajului doar pe suprafețe netede și dure, cu urme de ulei și grăsime șterse de pe podea pentru a preveni alunecarea. În exterior, manualul avertizează că vântul influențează stabilitatea utilajului. Pe suprafețe ude sau alunecoase, manualul recomandă reducerea vitezei, mai ales înainte de viraje, pentru a evita pierderea controlului.

Manualul producătorului FX3 indică o gradabilitate maximă de 20% pentru modelul de 3,5 t. La traversarea podurilor de rampă sau a plăcilor temporare, mergeți încet și drept, și doar dacă placa suportă greutatea utilajului și a încărcăturii.

Ce influențează prețul unui stivuitor

Prețul unui stivuitor depinde dacă este electric sau diesel, de capacitatea sa, înălțimea de ridicare, tipul catargului, cabină și side shifter, precum și de baterie. Costurile de exploatare includ energia electrică sau motorina, întreținerea bateriei, anvelopele și service-ul. Prețul fiecărui stivuitor este afișat pe cardul de produs.

Service-ul acoperă frânele, lanțurile, catargul și sistemul hidraulic. Cardurile de produs au butonul Solicită ofertă pentru o cotație, de exemplu pentru un utilaj cu o anumită înălțime de ridicare, și butonul Adaugă la cerere, care adună mai multe produse într-o singură solicitare.

Costurile de service depind de numărul de ore lucrate de utilaj. Manualul stivuitorului electric cu 3 roți prevede o revizie la fiecare 50 de ore de lucru, cel puțin săptămânal, apoi la 500 de ore sau trei luni, 1000 de ore sau șase luni și 2000 de ore sau douăsprezece luni pentru un singur schimb pe zi. Dacă lucrați în praf, cu variații mari de temperatură sau în mai multe schimburi, intervalele de service sunt mai scurte.

La stivuitorul electric cu 3 roți, prima verificare după 50–100 de ore sau două luni presupune strângerea piulițelor roților, verificarea scurgerilor hidraulice și înlocuirea filtrului hidraulic. Uleiul din cutia de viteze se schimbă la fiecare 1000 de ore, iar furtunurile hidraulice la fiecare 6 ani. La FX3, sistemul de alimentare se verifică la fiecare 100 de ore, iar filtrul de combustibil se schimbă și rezervorul se curăță la fiecare 600 de ore. Pagina XE4535A solicită lubrifierea săptămânală a rolelor catargului și a bolțurilor lanțului, precum și ungerea șinelor side-shifterului la fiecare 250 de ore de funcționare.

Lucrul în siguranță cu stivuitoare

Utilizarea în siguranță a unui stivuitor necesită operatori instruiți și autorizați. Înainte de fiecare schimb, verificați frânele, direcția, claxonul, luminile, anvelopele, furcile, lanțurile, catargul, eventualele scurgeri hidraulice și nivelul bateriei sau combustibilului. Centura de siguranță trebuie purtată permanent.

Transportați încărcătura jos și înclinați catargul spre spate. Nimeni nu trebuie să stea sub furcile ridicate sau să fie transportat pe acestea. Pe pante, un stivuitor încărcat urcă înainte și coboară cu spatele, fără a vira pe pantă. La parcare, coborâți furcile pe podea, acționați frâna de parcare și scoateți cheia.

Ridicați doar la raft sau la punctul de stivuire și nu conduceți sau virați cu încărcătura ridicată.

Reglați furcile la dimensiunea încărcăturii, astfel încât ambele să preia greutatea în mod egal. Nu ridicați niciodată doar cu o singură furcă. Introduceți furcile până când încărcătura atinge spatele acestora.

Conduceți cu furcile jos: manualul stivuitorului electric cu 3 roți recomandă ridicarea lor la circa 10 cm înainte de pornire, iar manualul FX3 recomandă 200–300 mm, cu catargul înclinat spre spate. Încărcarea și descărcarea se fac cu catargul vertical și utilajul frânat. Frânați înainte de a înclina catargul și nu conduceți sau virați cu furcile ridicate.

Când o încărcătură voluminoasă blochează vizibilitatea înainte, conduceți cu spatele. Dacă nici în spate nu se vede, o a doua persoană merge în față și ghidează operatorul. Dacă utilajul începe să se răstoarne, rămâneți pe scaun, țineți volanul cu ambele mâini și înclinați-vă în direcția opusă căderii. Nu săriți niciodată. La FX3, verificați la relanti înainte de lucru: ceasurile de bord, ridicarea, coborârea, înclinarea, direcția și frânele. Frâna de parcare complet acționată trebuie să țină utilajul gol pe o pantă de 15%, cursa pedalei de frână trebuie să fie de cel puțin 20 mm, iar presiunea în anvelope să corespundă etichetei. La stivuitorul electric cu 3 roți, nu apăsați accelerația la maximum la pornire. Operatorul FX3 urcă și coboară pe partea stângă.

Listă de verificare înainte de comandă

Înainte de a comanda, confirmați greutatea și dimensiunea încărcăturii, cel mai înalt punct de ridicare și lățimea culoarului. Verificați dacă aveți nevoie de ridicare liberă pentru containere sau tavane joase.

Decideți dacă aveți nevoie de opțiuni precum cabină închisă, side shifter sau reglare automată a furcilor. Tabelul de mai sus arată ce stivuitor corespunde cerințelor dumneavoastră. Consultați paginile de produs pentru înălțimea de ridicare, detalii despre baterie și alte specificații.

Notați și cea mai joasă ușă și tavan de pe traseu, tipul podelei și eventualele pante, dacă lucrați în interior sau exterior și numărul de ore de utilizare pe zi.

Planificați alimentarea cu energie: un loc de încărcare într-o încăpere uscată și ventilată pentru un model electric sau depozitare și alimentare cu motorină pentru FX3. Pentru lucru în mai multe schimburi, planificați o baterie de rezervă încărcată sau încărcarea în pauze pentru utilajele electrice.

Planificați echipamentul de protecție pentru operator. Manualul producătorului FX3 solicită încălțăminte de protecție, cască, haine și ochelari de protecție. Pentru siguranță la incendiu, stivuitorul electric cu 3 roți are suport pentru stingător în spatele protecției superioare. Pagina recomandă montarea unui stingător înainte de utilizare.

Stabiliți unde va fi parcat utilajul când nu este folosit. Stivuitorul electric cu 3 roți se parchează într-o încăpere uscată și ventilată, cu cheia scoasă, mufa bateriei deconectată, frâna de parcare trasă și roțile calate. FX3 se depozitează cu catargul complet coborât, frâna de parcare trasă și pene sub roți. Stabiliți un plan de service după orele de funcționare: notați orele de lucru de pe afișaj sau contor, pentru ca reviziile din manual să fie efectuate la timp.

Întrebări despre stivuitoare

Care este diferența dintre un stivuitor și un transpalet cu catarg?

Un stivuitor este un utilaj contrabalansat cu operator așezat, fără picioare de sprijin sub încărcătură. Se folosește la încărcarea camioanelor, pe distanțe mai lungi și în curți. Transpaleții cu catarg au picioare de sprijin sub furci și sunt manevrați din mers sau din picioare; aceștia se găsesc la categoria transpaleți cu catarg.

Ce stivuitor poate fi folosit în exterior?

Stivuitorul FX3 diesel este proiectat pentru utilizare în curți exterioare. Stivuitoarele electrice nu emit gaze de eșapament la locul de muncă; cabina închisă și încălzită a modelului XE4535A permite lucrul iarna în curți și pe rampe, în timp ce stivuitorul electric cu 3 roți necesită podele netede.

Ce stivuitor este potrivit pentru culoare înguste?

Stivuitorul electric cu 3 roți se rotește 360 de grade pe loc și are o rază de virare de 1348 mm. Este potrivit pentru culoare înguste și spații restrânse.

Cât de sus ridică stivuitoarele?

Modelul XE4535A ridică până la 4500 mm cu catarg triplex. Înălțimile de ridicare pentru stivuitorul electric cu 3 roți, XE25A și FX3 sunt afișate pe paginile lor de produs.

Cum se încarcă și se întreține bateria unui stivuitor electric?

Stivuitorul electric cu 3 roți folosește o baterie de 24 V / 400 Ah, care se poate scoate lateral pentru schimbare rapidă. Modelul XE4535A este echipat cu o baterie de tracțiune cu plumb-acid, care se încarcă folosind un încărcător extern. Încărcați complet bateria cu plumb-acid după terminarea programului de lucru, într-un spațiu uscat și bine ventilat, folosind încărcătorul dedicat, și nu lăsați niciodată bateria descărcată.
