Role transportoare gravitaționale pentru manipulare manuală

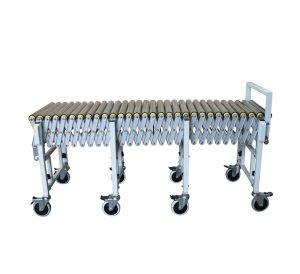

Conveiorul extensibil cu role și conveiorul flexibil sunt conveioare cu role gravitaționale, adică nu au motor. Cutiile sunt împinse manual sau alunecă pe o pantă ușoară. Modelul Extend are lățimea de 550 mm și se poate extinde de la 1200 la 5000 mm. Cadrul din oțel inoxidabil este conceput pentru zone umede și spălări frecvente, de exemplu în industria alimentară sau farmaceutică. Sarcina maximă este de 50 kg distribuită pe conveior.

Conveiorul flexibil are lățimea de 460 mm, lungimea de 1200–4800 mm și înălțimea ajustabilă între 600–1000 mm. Este prevăzut cu roți, astfel încât poate fi mutat ușor acolo unde este nevoie. Acest model mai este numit și conveior tip acordeon. Sarcina maximă este de 35 kg. Extend este un conveior cu role extensibil, ocupând mai puțin spațiu când este strâns.

Fără motor, Extend și conveiorul flexibil nu necesită alimentare electrică sau cablare. Sunt practice acolo unde nu există sursă de curent, de exemplu la stații de ambalare temporare.

Cadrul din oțel inoxidabil al modelului Extend este important în ambalarea alimentelor sau produselor farmaceutice, unde echipamentele se curăță frecvent. Sarcina maximă este de 50 kg distribuită pe conveior, astfel încât puteți muta mai multe cutii simultan dacă greutatea totală nu depășește această valoare.

Conveiorul flexibil are role cu diametrul de 48 mm pe axe de 8 mm. Cadrul tip acordeon permite curbarea conveiorului, astfel încât să poată urma traseul dintre stații.

La ambele modele, Extend și conveiorul flexibil, rolele sunt montate pe un cadru tip foarfecă. Când extindeți conveiorul la lungimea de lucru, rolele se depărtează între ele. Astfel, cea mai mică cutie folosită trebuie să stea pe cel puțin trei role la lungimea la care utilizați conveiorul, nu doar când acesta este strâns.

La capătul unui conveior gravitațional, cutiile continuă să se deplaseze până întâlnesc un obstacol, deci este necesar să prevedeați o masă, un opritor sau o persoană care să le preia. Pe modelul Extend, o cutie grea așezată doar pe câteva role solicită mult mai mult rolele respective decât aceeași greutate distribuită pe tot conveiorul. Pentru sarcini concentrate, pagina produsului Extend vă solicită să cereți confirmare înainte de achiziție. Dacă conveiorul este spălat cu detergenți agresivi, saramură sau acizi, gradul de inox trebuie să fie compatibil cu substanțele folosite, deoarece nu toate tipurile de inox rezistă la orice agent de curățare.

Benzi transportoare cu role motorizate pentru flux constant

Transportoarele cu role motorizate folosesc un motor pentru a deplasa cutiile cu o viteză constantă. RC2M-D este o secțiune de conveior cu role motorizate, 2050 × 600 mm, cu role acționate de un motor integrat la 18 m/min. Secțiunile pot fi unite pentru a crea un traseu mai lung, de exemplu într-o linie ambalare între un formator de cutii și o mașină de sigilat cutii.

Conveiorul flexibil motorizat este disponibil în variante de 4 m sau 6 m lungime. Se poate extinde sau strânge după necesitate, cu viteză reglabilă până la 15 m/min. Funcționează la 220 V monofazat. Ambele sunt transportoare cu role motorizate.

Un transportor cu role motorizat folosește un motor pentru a roti rolele, astfel încât fiecare cutie se deplasează cu aceeași viteză, fără a fi nevoie de împingere sau pantă.

RC2M-D are un raport de transmisie de 12,5:1 și un cadru din oțel cu role din oțel galvanizat de înaltă rezistență. Nivelul de zgomot rămâne sub 60 dB.

În linia de ambalare prezentată la categoria Linii ambalare, RC2M-D este poziționat între formatorul de cutii și mașina de sigilat cutii.

Conveiorul flexibil motorizat funcționează similar cu cel flexibil, dar are motor. La utilizarea transportoarelor cu role motorizate, așezați întotdeauna cutiile pe mijlocul rolelor pentru a rula drept și a nu suprasolicita o parte.

Numărul de cutii transportate pe minut pe un conveior motorizat depinde de viteza setată, lungimea fiecărei cutii și distanța dintre ele. La aceeași viteză, puteți transporta mai multe cutii scurte decât lungi.

Dacă un transportor motorizat rulează mai repede decât utilajul pe care îl alimentează, cutiile se vor acumula în fața utilajului și pot apărea blocaje. Dacă rulează mai încet, utilajul va aștepta cutiile și se pierde timp. RC2M-D are o cutie de viteze etanșă, astfel încât întreținerea se concentrează pe role, rulmenți și conexiuni electrice. După utilizare, conveiorul flexibil motorizat trebuie oprit, strâns la lungimea minimă și depozitat.

Comparați transportoarele cu role după acționare, lățime și viteză

Tabelul de mai jos prezintă toate conveioarele cu role din această categorie cu tipul de acționare, lățimea, lungimea și viteza fiecăruia.

Când consultați tabelul comparativ, începeți cu coloana de acționare pentru a vedea dacă transportorul este manual sau motorizat. Astfel știți dacă trebuie să împingeți cutiile sau dacă transportorul le deplasează singur. Apoi verificați lățimea față de cea mai lată cutie, pentru a vă asigura că încape fără să depășească marginile. Comparați și lungimea transportorului cu distanța pe care trebuie să o acoperiți între stații.

Când să folosiți un transportor gravitațional sau unul motorizat

Un transportor gravitațional este suficient pentru trasee scurte, când cutiile pot fi împinse sau pot aluneca pe o pantă ușoară. Modelul Extend suportă până la 50 kg, iar conveiorul flexibil până la 35 kg. Acestea sunt potrivite pentru zone de ambalare manuală sau unde nu există curent electric.

Un transportor motorizat este necesar pentru viteză constantă către un utilaj sau pentru trasee lungi și drepte. Modelele motorizate deplasează cutiile la o viteză fixă, fără intervenție manuală.

Înclinarea unui conveior gravitațional controlează viteza cutiilor. Dacă panta este prea abruptă, cutiile pot prinde viteză excesivă și se pot lovi între ele sau de capătul conveiorului, ceea ce poate deteriora atât marfa, cât și conveiorul. Dacă panta este prea mică, cutiile se pot opri la jumătate și vor trebui împinse manual. În practică, este recomandat să testați înclinarea cu propriile cutii pentru a găsi un unghi potrivit care să asigure o deplasare lină, fără viteză excesivă.

Modelele motorizate necesită alimentare electrică și includ un motor cu reductor care necesită întreținere.

Pe un conveior gravitațional, cutiile ușoare au nevoie de o pantă mai mare decât cele grele pentru a începe să ruleze. Testați înclinarea atât cu cea mai ușoară, cât și cu cea mai grea cutie a dumneavoastră.

O secțiune gravitațională permite cutiilor să se adune la capăt fără a fi împinse mai departe, în timp ce un conveior motorizat continuă să împingă cutiile una în alta, cu excepția cazului în care se termină cu o secțiune gravitațională sau pe o masă. De exemplu, linia de ambalare din categoria Linii de ambalare se termină cu o secțiune cu role neacționate de 1000 mm, unde cutiile sigilate se adună. Fără împingere, cutiile pe un conveior gravitațional se deplasează doar în jos, deci pentru o secțiune în rampă ascendentă este necesar un conveior motorizat.

LOADER UL1790 pentru încărcarea și descărcarea camioanelor

LOADER UL1790 este proiectat pentru încărcarea și descărcarea camioanelor. Are un conveior cu bandă de 7900 mm montat pe un cadru hidraulic cu ridicare, care permite reglarea înălțimii între 1000 și 2400 mm pentru a se potrivi cu podeaua camionului. Un conveior cu role motorizat, cu lungimea de 10000 mm împărțit în cinci secțiuni, ajunge în interiorul camionului și funcționează la viteze de până la 30 m/min, reglabile cu un convertizor de frecvență. Ambele părți au lățimea de 800 mm. Panoul de comandă include lampă de alimentare, oprire de urgență, comutator înainte/înapoi și buton pentru viteză. Funcționează la 220/380 V și are roți masive cu frâne.

LOADER UL1790 este format din două părți principale. Prima este conveiorul cu bandă pe cadru hidraulic cu ridicare. A doua parte este un conveior cu role motorizat de 10000 mm, împărțit în cinci secțiuni, cu înălțime reglabilă între 550 și 820 mm.

Rolele au diametrul de 50 mm și sunt acționate prin curele multi-canelate din inox. Conveiorul funcționează înainte pentru încărcare sau înapoi pentru descărcare.

Motorul de acționare are 1,5 kW, iar pompa hidraulică 2,2 kW, ambele la 220/380 V. Cu LOADER UL1790, operatorii trebuie doar să așeze cutiile pe conveior sau să le preia la celălalt capăt, fără a le transporta manual în și din camion.

Pentru utilizarea LOADER UL1790, reglați înălțimea conveiorului cu bandă la nivelul podelei camionului folosind liftul hidraulic din panoul de comandă. Pe măsură ce camionul se încarcă, podeaua acestuia poate coborî sub greutate, deci verificați și ajustați din nou înălțimea conveiorului în timpul încărcării.

Înainte de a schimba sensul de mers pe invers, asigurați-vă că zona unde se vor opri cutiile este liberă și că nu există scule sau obiecte care pot ajunge la role. Conectați întotdeauna împământarea de protecție înainte de pornire și verificați ca tensiunea de alimentare să fie stabilă. Dacă tensiunea fluctuează, manualul recomandă utilizarea unui stabilizator de tensiune. LOADER UL1790 este destinat utilizării în interior, într-un spațiu uscat și curat, fără apă stătătoare sau expunere directă la soare și nu acolo unde există gaze explozive sau corozive.

Produse care rulează bine pe transportoare cu role

Rolele transportoare sunt potrivite pentru produse cu fund plat și rigid, cum ar fi cutii, lăzi sau tăvi din plastic. Aceste articole rulează lin deoarece rămân stabile pe role. Fiecare produs trebuie să stea pe cel puțin trei role în orice moment pentru a evita răsturnarea sau blocarea între role.

Săculeții moi și pachetele în folie retractabilă se lasă între role și necesită o tavă sau un suport. Rolele banda transportoare pret trebuie să fie mai late decât cea mai lată cutie, cu spațiu suplimentar pe margini. Limita de încărcare depinde de model: de exemplu, Extend suportă până la 50 kg distribuiți pe conveior. Consultați întotdeauna pagina produsului pentru detalii despre sarcină și lățime.

Pentru ca fiecare produs să ruleze corect, măsurați distanța dintre axele a două role consecutive. Un articol trebuie să aibă lungimea de cel puțin trei ori această distanță, astfel încât să fie susținut permanent de cel puțin trei role.

Așezați cutiile lungi pe direcția de mers, astfel încât să fie sprijinite pe mai multe role și să nu se răsucească la o îmbinare sau într-o curbă. Cutiile înalte și înguste se pot răsturna la transfer sau în curbă, deci, dacă este posibil, transportați-le pe latura cea mai lată. Dacă o bandă de legare, o etichetă sau un capăt de folie atârnă sub cutie, acesta se poate agăța de role. Îndoiți sau tăiați aceste elemente înainte de a pune cutia pe conveior.

Fundurile ude sau uleioase pot aluneca pe rolele motorizate, iar cutia poate rămâne în urmă față de celelalte. Uscați produsele sau folosiți o tavă pentru a evita acest lucru. Pe LOADER UL1790, distribuiți cutiile uniform pe toată lungimea conveiorului, nu le suprapuneți pe o singură secțiune, pentru a nu suprasolicita rolele.

Planificarea traseului pentru benzi transportoare cu role

Înainte de a instala un transportor cu role, măsurați distanța dintre posturi și înălțimea la fiecare capăt. Conveiorul trebuie să ajungă la același nivel cu masa sau utilajul, altfel cutiile se pot bloca la îmbinare. Este necesară o porțiune dreaptă de cel puțin 200 mm pentru transfer sigur, așa cum este specificat pentru Extend.

Dacă linia de ambalare include o mașină de sigilat cutii, planificați traseul astfel încât transportorul cu role să se conecteze direct la aceasta. Conveiorul flexibil poate fi curbat, iar secțiunile RC2M-D se pot uni cu alte conveioare pentru a forma un traseu mai lung. Transportoarele extensibile, cum ar fi conveiorul flexibil și cel motorizat flexibil, necesită spațiu pentru a fi extinse la lungimea maximă și pentru depozitare când sunt strânse.

Verificați dacă există culoare, stâlpi sau rigole care ar putea bloca traseul când extindeți conveiorul.

Într-o linie de ambalare, un conveior transportă cutiile de la formatorul de cutii la zona de ambalare și apoi la mașina de sigilat, toate la înălțimea de lucru a utilajelor. Reglați picioarele astfel încât conveiorul să fie drept pe lățime și aliniați secțiunile înainte de prima utilizare. RC2M-D are șuruburi de reglare pentru alinierea rolelor.

Unde două conveioare se întâlnesc, transportorul primitor trebuie să fie la același nivel sau puțin mai jos decât cel care livrează. O diferență de nivel în sus la îmbinare oprește cutiile. Testați curba conveiorului flexibil cu cea mai lungă cutie înainte de a fixa traseul, deoarece o curbă strânsă poate face ca cutiile lungi să iasă din traseu sau să se blocheze de cadru.

Fixați RC2M-D ferm înainte de prima utilizare, apoi urmăriți primele cutii pentru a verifica deplasarea lină. Dacă un conveior traversează o zonă de trecere, blochează accesul persoanelor și al stivuitoarelor. Modelele Extend, conveiorul flexibil și cel motorizat flexibil pot fi strânse pentru a elibera culoarul când este nevoie. Lăsați suficient spațiu la capătul traseului pentru cutiile care se adună acolo și pentru operatorul care le preia.

Ce influențează prețul pentru transportoare cu role

Prețul unui transportor cu role depinde de tipul de acționare (motorizat sau fără motor), lungime, cadru din inox (Extend) și lift hidraulic pentru încărcarea camioanelor (LOADER UL1790). Alimentarea și întreținerea sunt principalele costuri de exploatare. Prețul fiecărui model este afișat pe cardul de produs.

Curățarea rolelor este esențială pentru o funcționare lină. Pe cardurile de produs găsiți butonul Solicită ofertă pentru cerere de preț și Adaugă la cerere pentru a grupa mai multe produse într-o singură solicitare.

Curelele, rulmenții și rolele se uzează în timp și se înlocuiesc periodic; manualul LOADER UL1790 le consideră piese de uzură. Acest aspect crește costul de exploatare pe durata de viață a conveiorului.

Manualul LOADER UL1790 recomandă o revizie anuală efectuată de un tehnician calificat, ceea ce reprezintă un alt cost de exploatare de luat în calcul. Un cadru din inox, ca la Extend, merită costul suplimentar dacă transportorul este spălat sau amplasat într-o zonă umedă. Într-un depozit uscat, inoxul nu aduce beneficii suplimentare.

Siguranță și întreținere pentru conveioare cu role

Punctele de transfer unde un conveior cu role întâlnește un utilaj pot prinde degetele și trebuie protejate. LOADER UL1790 are oprire de urgență pe panoul de comandă și roți masive cu frâne pentru fixare în timpul utilizării. Păstrați rolele curate și libere pentru a preveni blocajele și mișcarea neuniformă.

Capetele de bandă, banda adezivă și folia pot să se înfășoare în jurul axelor rolelor și să le blocheze. Verificați rulmenții, sistemele de blocare, curelele și alinierea secțiunilor transportorului ca parte a întreținerii regulate. Lubrifiați piesele mobile după necesitate pentru ca transportorul cu role să funcționeze fără probleme.

Țineți mâinile departe de rolele și benzile aflate în mișcare, în orice moment.

Înainte de a începe lucrul, blocați roțile pentru a fixa transportorul pe poziție. La LOADER UL1790, folosiți butonul de oprire de urgență imediat dacă apare orice problemă. De exemplu, dacă un colet se blochează sau o piesă se desprinde, apăsați oprirea de urgență înainte de a încerca să deblocați transportorul.

Verificați rulmenții și sistemele de blocare pentru lungime și înălțime, ca la modelul Extend. Pentru RC2M-D, lubrifiați conform instrucțiunilor producătorului, de obicei la fiecare șase luni, curățați cu o cârpă uscată sau ușor umedă și verificați alinierea rolelor cu șuruburile de nivelare. La LOADER UL1790, verificați dacă există deteriorări sau piese slăbite înainte de pornire și controlați sistemul hidraulic, curelele, rolele și roțile.

Dacă rolele LOADER UL1790 nu rulează uniform, curelele de transmisie pot fi slăbite. Cu alimentarea oprită, tensionați din nou curelele și aliniați rolele. Zgomotele neobișnuite din transmisie pot indica rulmenți uzați sau murdărie în role, care trebuie verificate și curățate după necesitate.

Verificați lunar LOADER UL1790 pentru tensiunea curelelor, role, elemente de fixare, conexiuni electrice și cablu, precum și nivelul uleiului hidraulic și eventuale scurgeri. Curățați cu o perie moale sau o cârpă, apoi asigurați-vă că rolele și curelele rulează liber. Dacă motorul nu pornește, verificați mai întâi dacă butonul de oprire de urgență este apăsat. Acesta se deblochează prin rotire.

Listă de verificare înainte de comandă

Verificați dimensiunea, greutatea și baza produselor dumneavoastră. Măsurați lungimea necesară și înălțimea la fiecare capăt. Decideți dacă aveți nevoie de un conveior cu role gravitațional sau acționat electric și dacă viteza trebuie să fie fixă sau reglabilă. Confirmați dacă transportorul va sta într-un singur loc sau trebuie mutat când nu este folosit.

Verificați dacă aveți sursa de alimentare potrivită pentru modelele motorizate. Planificați trasee drepte și puncte de transfer sigure. Dacă trebuie să conectați mai multe secțiuni, verificați modul de îmbinare. Pentru pachetele moi, planificați utilizarea unui tăviț sau a unei foi de alunecare. Fiecare pagină de produs din această categorie menționează garanția UE de un an.

Înainte de comandă, verificați dimensiunile produselor: cel mai lat și cel mai mic colet, cel mai greu articol și dacă bazele sunt ferme și plate.

Notați orice curbe necesare și locul unde va fi depozitat transportorul când nu este folosit. Dacă linia dumneavoastră include o curbă, transportorul flexibil poate fi îndoit pentru a o urma.

Decideți tipul de acționare: dacă transportorul va fi împins, va funcționa pe o pantă sau va folosi un motor, precum și ce viteză necesită utilajul de la capăt.

Verificați sursa de alimentare: transportorul flexibil motorizat funcționează la 220 V monofazat, LOADER UL1790 la 220/380 V, iar modelele Extend și transportorul flexibil nu necesită alimentare electrică. Pentru încărcarea camioanelor, comparați înălțimea podelei camioanelor cu intervalul de 1000–2400 mm al LOADER UL1790 și adâncimea spațiului de încărcare cu transportorul cu role de 10000 mm.

Verificați traseul pe care va fi mutat transportorul când nu este folosit, inclusiv lățimea ușilor și spațiul de întoarcere pe culoare.

La rampă, LOADER UL1790 trebuie să stea drept pe o podea solidă, cu conexiunea electrică la îndemână.

Întrebări despre conveioare cu role

Să aleg un conveior cu role gravitațional sau motorizat?

Alegeți un conveior cu role gravitațional dacă coletele pot fi împinse sau pot coborî pe o pantă. Optați pentru un conveior cu role motorizat pentru o viteză constantă către un utilaj, pentru trasee lungi și drepte sau când nu există personal care să împingă coletele.

Ce greutate pot transporta conveioarele cu role?

Modelul Extend suportă până la 50 kg distribuite pe transportor. Transportorul flexibil suportă până la 35 kg.

Se poate modifica lungimea conveioarelor cu role?

Modelul Extend, transportorul flexibil și transportorul flexibil motorizat pot fi extinse la lungimea dorită și strânse la depozitare. RC2M-D este o secțiune de 2050 mm; secțiunile se pot conecta la alte transportoare pentru a obține o lungime mai mare.

Ce necesită LOADER UL1790 pentru încărcarea camioanelor?

LOADER UL1790 funcționează la 220/380 V. Cadrul său hidraulic reglează înălțimea benzii transportoare între 1000 și 2400 mm, pentru a se potrivi cu podeaua camionului.
