Utilaje industriale de ambalare de la cutie la palet

Utilajele industriale de ambalare din această categorie acoperă fixarea mărfurilor de la cutie până la palet. Legarea paleților fixează încărcătura pe palet cu bandă, inclusiv cu bandă compozit. Înfolierea cu folie stretch stabilizează mărfurile paletizate. Mașinile de ambalare în carton formează și sigilează cutiile. Liniile de ambalare automatizează mai multe etape.

Mașinile care sigilează pungi, ambalează în folie termocontractibilă, leagă cutii pe masă sau le etichetează se găsesc în categoria mașini de ambalat. Aici sunt uneltele, utilajele și materialele pentru fixarea încărcăturii.

La pregătirea mărfurilor pentru expediere, fiecare strat de ambalare are un rol propriu. Produsul este pus mai întâi într-o cutie, apoi aceste cutii sunt stivuite pe un palet. Paletul se fixează cu bandă, folie stretch sau ambele, în funcție de tipul mărfii și de cât de stabilă trebuie să fie încărcătura.

Puteți comanda banda potrivită pentru unealta de legat, folia compatibilă cu mașina de înfoliat sau banda adezivă pentru sigilarea cutiilor. Trusele conțin într-o singură comandă unealta, banda și căruciorul derulator.

Ambalarea în folie termocontractibilă menține produsele împreună și le protejează de praf la manipulare și transport. Când mărfurile sunt puse într-o cutie, aceasta nu doar păstrează conținutul curat, ci îl și protejează la lovituri și permite stivuirea pe palet.

Ambalarea la final de linie acoperă toate etapele după fabricarea produsului: ambalare în cutie, închidere, marcare, stivuire pe palet, legare și înfoliere. Marcarea se face după închidere și înainte de stivuire. Imprimantele termice inkjet, care tipăresc data sau lotul direct pe cutia de carton, sunt listate într-o categorie separată.

Legarea paleților și legarea cu bandă compozit: materiale și unelte

Legarea paleților folosește bandă PET 12–32 mm, bandă PP 12 sau 15,5 mm și bandă de oțel 16–32 mm. Legarea cu bandă compozit include bandă compozit WG 13–32 mm pe miez de 200 mm și bandă textilă 16 sau 19 mm pe miez de 76 mm. Banda de oțel se livrează la colac de 25 kg, cu opțiuni de 10 colaci sau un palet de 40 colaci. Benzile compozit și textile se închid cu catarame metalice.

Sunt disponibile unelte manuale, pneumatice și cu acumulator. PPST-13/16 este un aparat manual pentru bandă PP, cu închidere cu clemă metalică. AIR19 este un aparat pneumatic pentru bandă PET și PP 13–19 mm, cu sudură prin frecare și aer comprimat. NEO2 este un aparat cu acumulator pentru bandă PET și PP 9–16 mm, cu baterie și încărcător incluse. BO-51 este un aparat manual fără clemă pentru bandă de oțel 13–20 mm. AIR Metal este un aparat pneumatic pentru bandă de oțel 19–32 mm, cu închidere cu capse. ARCUS și COMBO sunt mașini de legat paleți pentru bandă PET sau PP. B190 este un instrument de introducere a benzii de 1900 mm pentru benzi de până la 25 mm lățime.

Fiecare tip de bandă se livrează la dimensiuni de colac și diametre de miez specifice, deci trebuie să potriviți banda cu unealta sau derulatorul. De exemplu, tensionatorul manual este disponibil în trei dimensiuni, 13–19, 19–25 și 25–50 mm, deci alegeți varianta potrivită lățimii benzii folosite.

Alegerea benzii potrivite depinde de încărcătură. Banda de oțel se folosește la sarcini grele cu muchii ascuțite, ca tablă sau piatră, deoarece nu se întinde. Banda PET se alege pentru paleți grei, deoarece își păstrează tensiunea în timp, fiind potrivită pentru mărfuri care pot să se lase la transport. Bandă PP se folosește la încărcături mai ușoare. Benzile compozit și textile sunt moi, ușoare și nu ruginesc.

ITI 71 este un tensionator cu acumulator pentru bandă compozit și textilă de la 16 la 40 mm, cu două baterii și încărcător.

Benzile compozit și textile se închid cu cataramă din sârmă galvanizată după tensionare. Trusa CORD reunește un aparat manual pentru bandă de 13–19 mm, două colaci de bandă compozit 16 mm, 1000 catarame 16 mm și un cărucior derulator. Această trusă este practică pentru un depozit care începe să folosească legarea cu bandă compozit, deoarece include tot ce este necesar pentru legarea paleților fără achiziții separate.

ARCUS este o mașină automată de legat paleți pentru bandă PET sau PP 11–12 mm, cu arc de 1500 × 2200 mm care înconjoară paletul. COMBO este o mașină semiautomată pentru bandă PET sau PP 9–16 mm, cu sabie de 1000 mm pentru trecerea benzii sub palet. Instrumentul B190 este o tijă flexibilă de 1900 mm cu clemă pentru împingerea benzii sub palet, astfel încât operatorul nu trebuie să se aplece.

Un cărucior derulator precum HC2 este conceput pentru bandă compozit sau PP pe miez de 200 mm. Permite derularea benzii fără încurcături.

Pentru paleții grei, rezistența la rupere a benzii este esențială. Rezistența la rupere a benzii PET este de 440 kg la 15,5 × 0,7 mm, 540 kg la 15,5 × 0,9 mm, 820 kg la 19 × 1,0 mm, 1260 kg la 25 × 1,2 mm și 1600 kg la 32 × 1,2 mm. Bandă PP de aceeași dimensiune are o rezistență mai mică, deci PET se alege când este nevoie de mai multă rezistență.

Banda compozit se folosește la încărcături grele ca alternativă la banda de oțel și nu lasă muchii ascuțite la tăiere. Rezistența la rupere este de 485 kg la 13 mm, 800 kg la 19 mm, 1280 kg la 25 mm și 2360 kg la 32 mm. Banda textilă se închide cu cataramă metalică sau se poate lega cu nod, dar nodul nu este potrivit pentru banda compozit. Banda textilă nu se folosește la mărfuri cu muchii ascuțite sau la produse fierbinți.

Tabel de prezentare a subcategoriilor de echipamente de ambalare

Tabelul de mai jos prezintă cele patru subcategorii de echipamente de ambalare, ce fixează fiecare și exemple de utilaje și materiale.

Pentru a folosi tabelul de prezentare, începeți prin a identifica ce ambalați și cum trebuie să fixați marfa. Deschideți subcategoria din prima coloană care corespunde procesului dumneavoastră, cum ar fi legarea paleților sau înfolierea cu folie stretch. Fiecare pagină de subcategorie listează produsele cu detalii precum lățimea benzii, diametrul tubului sau randamentul utilajului, astfel încât să puteți compara direct specificațiile. Folia stretch, adică filmul, este prezentată pe un rând separat deoarece se comandă la palet și separat de mașini.

Echipamente de înfoliere stretch pentru stabilizarea paleților

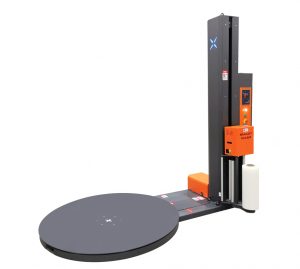

Înfolierea cu folie stretch folosește mașini și film pentru a fixa mărfurile paletizate. SMARTWRAP X2 PRE-STRETCH este o mașină de înfoliat paleți cu masă rotativă și pre-întindere motorizată, pentru sarcini de până la 2000 kg și înălțimi de înfoliere până la 3000 mm. ROBI-600B este un robot cu acumulator pentru înfolierea paleților de la 600 × 600 mm, fără limită superioară de dimensiune și cu înălțime de înfoliere de 2400 mm. Folia stretch este disponibilă ca folie stretch manuală 3 kg și folie pentru mașini la role de 16 kg, ambele cu lățimea de 500 mm și grosimea de 23 microni, livrate la palet. HOLD3 este un dispenser manual pentru folie stretch de 300–500 mm lățime, pe tub de 76 mm, cu pre-întindere de 35 % și reglare manuală a tensiunii.

Mașinile de înfoliat includ modele cu masă rotativă precum SMARTWRAP X2 PRE-STRETCH. Acest model folosește pre-întindere motorizată la 250 %, ceea ce înseamnă că folia este întinsă înainte de aplicare, astfel încât fiecare rolă acoperă mai mulți paleți. ROBI-600B este un robot cu acumulator care se deplasează în jurul paleților direct pe poziție. Subcategoria include și mașini automate, în linie, cu braț rotativ sau pentru înfolierea cutiilor, pentru diverse fluxuri de ambalare.

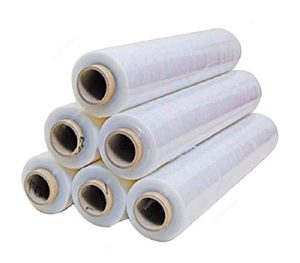

Folia manuală este disponibilă și la role de 5 kg.

La HOLD3, tensiunea se reglează manual. Astfel, operatorul poate ajusta cât de strâns se aplică folia pe sarcină.

Înfolierea paleților manual este practică pentru câteva încărcături pe zi, de exemplu într-un depozit mic sau la ambalarea unor transporturi neregulate. Pentru volume mai mari, o mașină înfoliază fiecare palet la fel, ceea ce crește uniformitatea și reduce consumul de folie per palet.

Folia manuală se livrează la role de 3 sau 5 kg, ușor de manevrat de o singură persoană. Folia pentru mașini se livrează la role de 16 kg pentru căruciorul de film al mașinii de înfoliat și este disponibilă în două variante: Standard A și PRESTRETCH POWER.

Cantitatea de folie folosită la un palet depinde de numărul de straturi, cât de mult se suprapun și gradul de întindere. Astfel, aceeași rolă poate înfolia un număr diferit de paleți în funcție de depozit. Rolele de folie trebuie păstrate la interior, uscate și ferite de căldură și soare direct, în cutiile lor. Manipulați rolele astfel încât marginile să nu fie deteriorate, deoarece o margine ruptă poate duce la ruperea foliei la întindere. Cu HOLD3, capătul foliei se fixează pe sarcină, tensiunea se reglează dintr-un buton, iar operatorul merge în jurul sarcinii cu dispenserul. La final, folia se rupe de un colț al încărcăturii.

Formarea cutiilor, sigilare și linii de ambalare

Ambalarea în carton include AUTOBOX10 mașină automată de format cutii, FLEX TAPE mașină semiautomată de sigilat cutii pentru bandă de 48–72 mm și AUTO&FOLD-5050 mașină automată de sigilat cutii pentru bandă de 48–60 mm. Banda BOPP este disponibilă cu lățimea de 48 mm, role de 66 m, maro sau transparentă, 72 role/cutie sau 3024 role/palet.

În ambalarea industrială, liniile de ambalare reunesc mai multe etape într-un singur flux. Linia de ambalare cutii LINEBOX-03 combină AUTOBOX10, un conveior cu role și o mașină de sigilat cutii, procesând până la 720 cutii pe oră. Linia de ambalare cu folie termocontractibilă SHRINKCOMBO include un sigilator lateral la 15 m/min pentru pachete de până la 150 mm înălțime și un tunel de contracție la 10 m/min.

Ambalarea în carton începe cu formarea cutiilor din semifabricate plate. AUTOBOX10 formează automat cutia și lipește fundul cu bandă, la un ritm de 10–15 cutii pe minut. După umplere, FLEX TAPE sigilează cutiile cu bandă adezivă. AUTO&FOLD-5050 este o mașină automată care pliază clapetele superioare și se adaptează la dimensiunea fiecărei cutii.

Pe LINEBOX-03, cutiile sunt umplute pe conveiorul cu role dintre mașina de format cutii și mașina de sigilat.

Conveioarele fac parte și ele din ambalarea în carton. Unele conveioare mută cutiile între utilaje, iar unul ajunge până în camion pentru încărcare. De exemplu, un conveior cu role poate fi plasat după mașina de format cutii, astfel încât cutiile umplute să ajungă direct la mașina de sigilat.

Modul de închidere a clapetelor superioare și dimensiunea cutiei determină ce mașină de sigilat se folosește. La FLEX TAPE, operatorul închide clapetele și reglează manual lățimea și înălțimea mașinii. TOP TAPE pliază singur clapetele, dar lățimea și înălțimea se reglează tot manual. AUTO-TAPE se adaptează automat la fiecare cutie, operatorul închizând doar clapetele. AUTO&FOLD-5050 face ambele operații. Mașinile de sigilat cutii necesită cutii din carton ondulat uscate, curate și nedeteriorate. Cutii acoperite cu plastic nu pot fi sigilate cu bandă.

Banda Kraft este din hârtie și poate fi reciclată împreună cu cutia, în timp ce banda BOPP este din film plastic. O bandă groasă, cum este Kraft, necesită o tensiune mai mare la capul de bandă. O linie de ambalare se proiectează pentru cea mai mică și cea mai mare cutie procesată. LINEBOX-03 acceptă cutii cu lungimea 200–500 mm, lățimea 200–400 mm și înălțimea 150–350 mm, iar AUTOBOX10 memorează setările pentru până la 10 dimensiuni de cutii. Cutii în afara acestor dimensiuni necesită o a doua linie sau un post manual de ambalare. LOADER UL1790 are un conveior cu bandă pe cadru hidraulic cu reglare a înălțimii între 1000 și 2400 mm pentru a se potrivi cu podeaua camionului și un conveior cu role motorizat de 10 m lungime, în 5 secțiuni, care intră în camion. Loaderul funcționează cu până la 30 m/min, iar viteza se reglează prin convertizor de frecvență. Sigilatorul lateral SHRINKCOMBO sigilează pe lateral, astfel încât lungimea produsului nu este limitată, iar utilajul necesită aer comprimat.

Bandă, folie stretch sau ambele pentru paleți

Echipamentele de ambalare pentru paleți folosesc bandă, folie stretch sau ambele. Folia stretch ține încărcătura compactă și o protejează de praf și umezeală. Banda fixează încărcătura pe palet prin tensionare. Încărcăturile grele sau instabile primesc adesea și bandă, și folie stretch.

Folia stretch acoperă întreaga încărcătură și îi închide laturile, distribuind forța uniform. Banda, în schimb, fixează încărcătura pe palet doar pe câteva linii.

Cutii ușoare care trebuie doar să rămână unite până la următorul depozit sunt de obicei înfoliate doar cu folie. Mărfurile grele, precum piese metalice sau piatră, sunt fixate mai bine cu bandă. Dacă se folosește doar folie la o încărcătură grea, paletul poate deveni instabil la transport.

Banda fixează încărcătura pe palet, iar folia ține straturile împreună și protejează de praf. Colțarele sub bandă previn tăierea cutiilor de sus.

Dacă o încărcătură se micșorează la depozitare, cum ar fi lemnul care se usucă, o bandă fără elasticitate se va slăbi. Banda PET își menține tensiunea pe astfel de încărcături. Pentru paleții depozitați afară, banda PET rezistă la UV și umezeală, în timp ce bandă PP se poate degrada la expunere îndelungată. Folia stretch obișnuită oferă protecție UV limitată, deci pentru depozitare îndelungată la soare se folosește folie cu stabilizare UV.

Marginile și colțurile ascuțite ale unui colet pot rupe folia stretch în timpul ambalării sau transportului. Utilizarea colțarelor sau aplicarea mai multor straturi de folie ajută la prevenirea ruperii. Unele mașini de ambalat paleți leagă partea de jos a încărcăturii de palet cu folia însăși. Modelele SMARTWRAP X10 PRE-STRETCH și S3 rulează partea de jos a foliei sub formă de sfoară, iar SMARTWRAP X20 are funcția de prindere a paletului.

Dispozitiv manual, sculă cu acumulator, mașină sau linie automată

Dispozitivele manuale precum PPST-13/16 sunt potrivite pentru câteva paleți pe zi. Scula cu acumulator, cum este NEO2, se folosește direct la palet, fără furtun. Dispozitivele pneumatice, de exemplu AIR19, necesită aer comprimat. Mașinile precum ARCUS și COMBO sunt destinate ambalării multor încărcături pe zi, într-un singur loc sau pe o linie automată. Alegeți echipamentele de ambalare în funcție de câte cutii sau paleți ambalați și unde se face ambalarea.

Pentru câteva paleți pe zi, dispozitivele manuale și folia manuală sunt practice. Acestea nu necesită alimentare la palet și pot fi folosite oriunde în depozit. De exemplu, dispozitivul manual de legat PPST-13/16 se folosește cu bandă PP pentru loturi mici, iar folia manuală pe un dispenser precum HOLD3 se folosește pentru ambalarea paleților manual. Această soluție este frecventă în depozite mici sau pentru expediții ocazionale.

Când aveți mai mulți paleți de ambalat în locuri diferite, sculele cu acumulator și roboții cu acumulator sunt utile. Robotul cu acumulator ROBI-600B învelește paletul acolo unde se află, ceea ce este util dacă paleții sunt ambalați în zone diferite ale depozitului sau halei de producție. Astfel, nu mai este nevoie să mutați paleții grei la o mașină fixă.

Pentru volume mari, într-un singur loc, se folosește o mașină de legat paleți sau o mașină de înfoliat paleți. În acest caz, paleții sunt aduși la mașină. Pentru cutii în cantități mari, se utilizează o mașină de format cutii și o mașină de sigilat cutii sau o linie completă de ambalare, cum este LINEBOX-03.

NEO2 realizează până la 600 de legături cu o singură încărcare și se reîncarcă în 45–60 de minute. Dispozitivul cu acumulator ITI 71 pentru bandă textilă și compozit efectuează aproximativ 400 de cicluri la o încărcare și se reîncarcă în circa 40 de minute.

Mașina de legat paleți COMBO leagă încărcături de la 650 mm înălțime. Pentru încărcături sub 650 mm, legarea se face cu un dispozitiv manual, pneumatic sau cu acumulator.

Ce influențează prețul echipamentelor de ambalare

Prețul echipamentelor de ambalare depinde de tipul de acționare, productivitate și dimensiuni. Există și kituri care includ dispozitivul, banda și căruciorul de derulare. Costul de utilizare este dat de banda, capsele, folia stretch și banda adezivă folosite. Prețul fiecărui model este afișat pe pagina produsului.

La mașini, dimensiunea încărcăturii și opțiunile disponibile influențează de asemenea prețul.

Banda, capsele și cataramele, folia și banda adezivă se vând la cutie sau la palet. Fiecare pagină de produs are un buton Cere ofertă pentru solicitarea unui preț și un buton Adaugă la cerere pentru a grupa mai multe produse într-o singură solicitare.

Tipul de îmbinare influențează ce trebuie să aveți pe stoc. Scula cu acumulator și AIR19 îmbină banda PET și PP prin frecare, fără capse. PPST-13/16 aplică o capsă metalică la fiecare legătură. BO-51 leagă banda de oțel fără capse, iar AIR Metal necesită o capsă la fiecare legătură. Banda textilă compozit necesită o cataramă metalică la fiecare legătură, iar banda textilă o cataramă sau un nod.

Kiturile NEO2, JET, ARGON, GT-ONE și MB620 includ o sculă cu acumulator cu baterie și încărcător, bandă PET sau PP și cărucior. Kitul AIR19 conține dispozitivul pneumatic, bandă PET și cărucior. Kiturile PPST13 și PPST16 includ dispozitiv manual, bandă PP, capse și cărucior. La compararea benzilor, luați în calcul metrii de pe fiecare rolă, nu doar rola. De exemplu, o rolă PET de 15,5 × 0,7 mm are 1750 m, iar una de 15,5 × 0,9 mm are 1250 m.

Listă de verificare înainte de a comanda echipamente de ambalare

Înainte de a comanda echipamente de ambalare, verificați ce ambalați și cât cântărește, câte cutii sau paleți pe zi, unde se face ambalarea și dacă există curent și aer comprimat. Lățimea benzii, miezul rolei și lățimea foliei trebuie să corespundă cu dispozitivul, căruciorul sau mașina folosită. Planificați un loc uscat pentru depozitarea benzii, foliei și benzii adezive. Fiecare pagină de subcategorie afișează produsele cu datele tehnice pentru comparație rapidă.

Înainte de comandă, descrieți ce ambalați, inclusiv încărcătura, greutatea și dacă are margini ascuțite sau se poate tasa la transport.

Numărați câte cutii sau paleți ambalați zilnic și notați unde se face ambalarea. Acest lucru influențează dacă folosiți dispozitive manuale, cu acumulator sau mașini. Locația influențează și modul de organizare a echipamentelor și fluxul de lucru.

Verificați ce lățimi și miezuri acceptă dispozitivele, cărucioarele și mașinile dumneavoastră. De exemplu, dacă căruciorul folosit are miez de 200 mm, comandați bandă pe acest tip de miez.

Banda PET și PP pentru legarea paleților se livrează pe miez de 406 mm, potrivit pentru căruciorul de 405/406 mm, care acceptă bandă de 10–19 mm lățime. Banda PET de 25 și 32 mm lățime nu se încadrează în acest interval.

Banda pentru mașini se comandă pe miezul specific mașinii. ARCUS folosește bandă PET sau PP de 11–12 mm pe miez de 200 mm. COMBO este configurat pentru PET de 12 sau 15,5 mm pe miez de 406 mm sau PP de 12 mm pe miez de 200 mm. Pe pagina pentru bandă PP găsiți atât miez de 200 mm, cât și standardul de 406 mm. Pentru banda de oțel, planificați mănuși, ochelari de protecție și un tăietor de bandă. Marginile sunt ascuțite și banda tensionată poate sări la tăiere, de aceea tăiați întotdeauna din lateral.

Întrebări despre echipamentele de ambalare

Ce bandă sau folie stretch să folosesc pentru fixarea unui palet?

Folia stretch ține încărcătura compactă și protejează de praf și umiditate; banda fixează încărcătura pe palet prin tensionare. Încărcăturile grele sau instabile primesc adesea ambele: bandă PET sau de oțel pentru fixare și folie pentru menținerea straturilor.

Ce bandă este potrivită pentru încărcături grele?

Banda de oțel de 16–32 mm și banda PET până la 32 mm se folosesc pentru încărcături grele. Oțelul nu se întinde și este potrivit pentru margini ascuțite; PET-ul menține tensiunea pe paleți grei. Bandă PP este potrivită pentru încărcături ușoare.

Pot cumpăra un dispozitiv de legat împreună cu bandă și capse?

Da, kituri precum kitul CORD includ dispozitiv manual, două role de bandă compozit de 16 mm, 1000 de capse de 16 mm și cărucior de derulare. Alte dispozitive și bandă pot fi comandate separat.

Ce este banda compozit (cord)?

Banda compozit WG este o bandă moale, ușoară, care nu ruginește, cu lățimi de 13–32 mm pe miez de 200 mm. Se îmbină cu catarame metalice galvanizate și se livrează la 2 role în cutie sau 54 de role pe palet.
