Cum funcționează o mașină de format cutii într-o linie de ambalare

O mașină de format cutii preia un semifabricat plat și îl formează într-o cutie deschisă cu fundul închis. Clapetele din față și din spate ale fundului se închid primele, apoi cele două laterale. Astfel, cutia este pregătită pentru umplere.

AUTOBOX și AUTOBOX10 lipesc fundul după plierea clapetelor. FLEX BOX doar pliază și menține clapetele fundului, iar mașina de sigilat cutii lipește partea superioară și inferioară după umplere. Mașina de format cutii se află la începutul liniei de ambalare, înainte de etapele de umplere și sigilare.

Mașina deschide semifabricatul pliat într-un tub pătrat și închide fundul; partea superioară rămâne deschisă pentru umplere. Dacă formați cutiile manual, fiecare cutie presupune plierea și lipirea fundului înainte de a începe umplerea; o mașină de format cutii elimină acest pas de pe masa de ambalare.

Într-o linie de ambalare, ordinea tipică este: formarea cutiei, umplerea, închiderea și lipirea părții superioare, apoi etichetarea, legarea sau paletizarea cutiei.

Toate cele trei mașini din această categorie lucrează cu cutii standard livrate plate, cu îmbinarea laterală deja închisă de producător și patru clapete la fund. Mașina deschide tubul pliat și închide fundul, dar nu realizează îmbinarea laterală.

Modul în care se închide fundul influențează linia de ambalare. O cutie cu fund lipit de la AUTOBOX sau AUTOBOX10 poate fi transportată pe un conveior cu role către o stație de umplere mai departe pe linie, deoarece banda menține clapetele închise în timpul transportului. O cutie de la FLEX BOX are doar clapetele fundului pliate și menținute, deci se umple cât timp stă pe mașină și se trimite direct la mașina de sigilat cutii după umplere.

Modele automate de mașină de format cutii: AUTOBOX și AUTOBOX10

AUTOBOX preia semifabricatele de pe o masă de lucru înclinată sau orizontală. Prin aspirație, trage câte un semifabricat în mașină, îl deschide, pliază clapetele fundului și lipește fundul. Poate forma până la 16 cutii pe minut, în funcție de dimensiunea cutiei. Are PLC Siemens cu ecran tactil și se reglează la dimensiunea cutiei înainte de pornire. Folosește bandă BOPP sau hârtie, standard 48 mm.

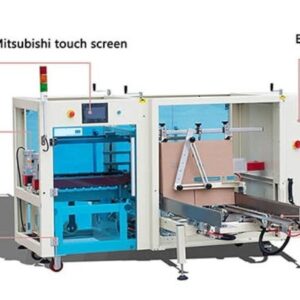

AUTOBOX10 preia semifabricatele dintr-un magazin cu ventuze. Formează 10–15 cutii pe minut. Ecranul tactil oferă moduri automat și manual și memorează până la 10 dimensiuni de cutii. Un servomotor reglează lățimea cutiei; ghidajele, curelele și ventuzele se reglează manual. Lipește fundul cu bandă de 50 sau 60 mm, la cerere 75 mm.

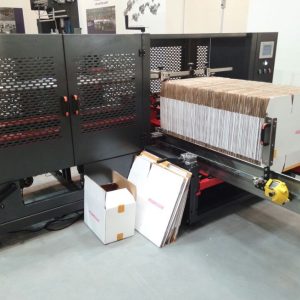

La AUTOBOX, semifabricatele plate se stivuiesc pe masa de lucru. Masa înclinată ține aproximativ 80 de semifabricate dublu-canelate, iar cea orizontală circa 150. Dacă folosiți carton mai subțire, puteți încărca mai multe semifabricate.

Poate lucra cu cutii de 250–530 mm lungime și 150–400 mm lățime. Capete de lipire pentru bandă de 60 sau 72 mm se realizează la comandă.

AUTOBOX10 pliază clapetele din față, spate și laterale ale fundului, apoi lipește fundul. Mașina împinge cutia formată pe curele; modul manual funcționează pas cu pas.

Domeniile de dimensiuni pentru cutii la AUTOBOX și AUTOBOX10 se suprapun, dar nu sunt identice. De exemplu, o cutie mai îngustă de 200 mm se potrivește doar la AUTOBOX, care începe de la 150 mm lățime. O cutie mai scurtă de 250 mm se potrivește doar la AUTOBOX10, care începe de la 200 mm lungime.

Atât AUTOBOX, cât și AUTOBOX10 funcționează cât timp există semifabricate pe masa de lucru sau în magazin. Operatorul trebuie să reîncarce semifabricatele la timp pentru a menține linia în funcțiune. La AUTOBOX10, puteți seta un contor pentru a opri mașina după un anumit număr de cutii. De exemplu, dacă trebuie să ambalați un lot fix, mașina se va opri automat când se atinge numărul setat. Apăsând Clear, mașina continuă pentru următorul lot.

AUTOBOX10 are inclus un mod manual de depanare, în care fiecare apăsare a butonului de pas execută o etapă a ciclului: preluarea cutiei, plierea clapetei din față, plierea clapetei din spate, plierea clapetelor laterale, împingerea cutiei afară și resetarea. Există și o funcție „deschide o cutie” care formează o singură cutie. După schimbarea dimensiunii, puteți folosi această funcție pentru a forma o cutie și a o verifica înainte de pornirea automată. Verificați ca colțurile să fie drepte, clapetele să fie închise corect și banda să fie centrată.

La AUTOBOX10, introduceți lățimea reală a cutiei pentru fiecare număr de cutie memorat. Când selectați un număr de cutie, servomotorul se reglează la acea lățime. Punctul central de transport pentru această măsurătoare este setat din fabrică și nu se modifică.

Comparați mașinile de format cutii după tip, dimensiune și viteză

Tabelul de mai jos compară fiecare mașină de format cutii după tip, interval de dimensiuni, cutii pe minut, modul de alimentare cu semifabricate și modul de închidere a fundului. Folosiți-l pentru a verifica ce mașină corespunde cerințelor dumneavoastră.

Pentru a folosi tabelul comparativ, începeți prin a verifica intervalul de dimensiuni pentru fiecare mașină, ca să vedeți care se potrivește cutiilor dumneavoastră. Apoi, analizați numărul de cutii pe minut pentru a potrivi viteza mașinii cu ritmul de ambalare. Ultimele două coloane arată modul de alimentare (de către operator, de pe masă de lucru sau din magazin) și dacă mașina lipește fundul sau lasă lipirea pentru mașina de sigilat cutii. Liniile AUTOBOX și AUTOBOX10 sunt mașinile care lipesc fundul.

FLEX BOX mașină de format cutii semi-automată: operator și utilaj

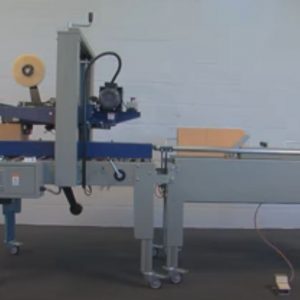

Cu FLEX BOX, operatorul ia o cutie pliată de pe raft, o deschide și închide clapetele inferioare față-spate pe măsură ce cutia este așezată pe mașină. Două cilindri pneumatici pliază clapetele laterale inferioare și mențin fundul închis cât timp operatorul umple cutia.

Un buton sau o pedală acționează un împingător care trimite cutia umplută în mașina de lipit, unde se aplică banda pe partea superioară și inferioară. FLEX BOX realizează 6–7 cutii pe minut cu un operator la fiecare cutie. Înălțimea mesei de lucru se reglează între 700 și 800 mm.

După ce cutia este așezată pe mașină, aceasta rămâne acolo în timp ce operatorul o umple. FLEX BOX funcționează atât ca stație de formare, cât și de umplere. După umplere, operatorul pliază manual clapetele superioare.

Reglați înălțimea mesei de lucru în funcție de mașina de lipit cutii și de operator. Lungimea cutiei se setează prin deplasarea alimentatorului de cutii cu ajutorul butonului de reglaj. Pe pagina produsului este menționată mașina noastră semi-automată de lipit cutii ca utilaj compatibil cu FLEX BOX.

FLEX BOX se umple cât timp cutia stă pe mașină, astfel că productivitatea de 6–7 cutii pe minut include timpul pentru deschidere, încărcare, umplere, închiderea clapetelor superioare și împingerea cutiei în mașina de lipit. Fiecare cutie durează astfel aproximativ 9–10 secunde de la început la sfârșit. Dacă produsele de ambalat nu sunt la îndemână, ritmul scade, deoarece următoarea cutie nu poate fi începută până ce cea umplută nu a părăsit mașina.

Regulatorul de pe filtrul de aer setează viteza împingătorului care mută cutia umplută în mașina de lipit. Împingătorul trebuie să introducă ferm cutia, fără șocuri care să deplaseze conținutul. Înainte de lucru, FLEX BOX trebuie să stea drept pe o suprafață stabilă, cu roțile blocate și capacele montate. Dacă mașina nu este aliniată corect cu mașina de lipit cutii, împingătorul va introduce cutia oblic.

Dimensiuni cutii, lățimi bandă și schimbări de format

Pentru alegerea corectă a utilajului, măsurați cea mai mică și cea mai mare cutie pe care o ambalați, inclusiv lungimea, lățimea și înălțimea. Comparați aceste valori cu intervalele: AUTOBOX procesează cutii cu lungimea 250–530 mm și lățimea 150–400 mm, iar AUTOBOX10 acoperă 200–500 mm lungime, 200–400 mm lățime și 150–350 mm înălțime. Pentru FLEX BOX, consultați dimensiunile cutiilor pe pagina produsului.

La AUTOBOX10, verificați și două sume: lungimea plus lățimea să nu depășească 900 mm, iar jumătate din lățime plus înălțimea să nu depășească 550 mm. Verificați ambele sume pentru cea mai mare cutie folosită.

Alegerea benzii adezive se stabilește la comandă. AUTOBOX folosește bandă BOPP sau hârtie, 48 mm standard, cu capete de 60 sau 72 mm la cerere. AUTOBOX10 acceptă bandă de 50 sau 60 mm, iar 75 mm este disponibilă la cerere.

Schimbarea formatului la AUTOBOX10 se face selectând numărul cutiei stocat pe ecranul tactil. Servo-ul setează lățimea, iar ghidajele, curelele și ventuzele se reglează manual. Se pot memora până la 10 formate de cutii. AUTOBOX se reglează la dimensiunea cutiei înainte de pornire și poate fi construit pentru alte dimensiuni la cerere. Gruparea comenzilor pe același format reduce numărul de schimbări. Verificați întotdeauna dacă mașina de lipit cutii de după mașina de format poate prelucra toate dimensiunile folosite.

Comparați întotdeauna intervalele de dimensiuni cu cutia formată, nu cu semifabricatul pliat. Manualul AUTOBOX10 cere să confirmați dimensiunea cutiei după formare înainte de orice reglaj.

Schimbarea formatului la AUTOBOX10 urmează o ordine fixă: readuceți servo-ul la zero, selectați numărul cutiei, reglați curelele, ajustați șinele magaziei, setați înălțimea suportului pentru cutie, setați înălțimea plăcii de ghidare, ajustați tijele de poziționare, setați suportul de formare, reglați ventuzele și, la final, reglați tija de împingere. Ventuzele se reglează după curele, șine, suporturi și tije, deoarece poziția lor depinde de aceste setări. La trecerea de la o cutie mare la una mică, coborâți suportul ventuzelor, deoarece ghidajul de presare îl poate împiedica. Pentru o cutie mare, scoateți tija de împingere fără să atingă suportul ventuzelor. Niciuna dintre cele trei mașini nu se reglează automat pentru fiecare cutie. Dacă lucrați cu dimensiuni mixte în aceeași oră, fiecare schimbare de format necesită o nouă setare.

Alegerea unei mașini de format cutii semi-automată sau automată

O mașină de format cutii semi-automată, cum este FLEX BOX, se potrivește la volume mai mici sau la schimbări frecvente de format, deoarece operatorul intervine la fiecare cutie.

O mașină de format cutii automată, precum AUTOBOX sau AUTOBOX10, formează și lipește fiecare cutie la fel, astfel încât operatorul doar reîncarcă semifabricatele. Aceste modele sunt potrivite pentru fluxuri constante de cutii. Pasul de umplere stabilește ritmul liniei: dacă mașina de format produce mai multe cutii decât pot fi umplute, se formează o coadă. Toate cele trei modele se reglează la dimensiunea cutiei în intervalul lor.

Pentru a alege utilajul potrivit, numărați câte cutii ambalați în cea mai aglomerată oră și câte persoane aveți disponibile pentru această sarcină. Comparați aceste valori cu vitezele din tabel.

Spațiul este un alt factor. AUTOBOX are dimensiunile 3045 × 1855 × 1300 mm cu masa înclinată și 3045 × 2444 × 1300 mm cu masa orizontală. AUTOBOX10 măsoară 2020 × 2080 × 1396 mm. Lăsați spațiu în jurul mașinii pentru încărcarea semifabricatelor și acces la service.

Calculați timpul pe cutie pentru a verifica dacă etapele de umplere și lipire pot ține pasul. La AUTOBOX10, 10–15 cutii pe minut înseamnă o cutie la fiecare 4–6 secunde. Acesta este ritmul cu care cutiile deschise și lipite la bază vor ieși pentru umplere.

Cu FLEX BOX, o persoană deschide, umple și trimite fiecare cutie în mașina de lipit. La AUTOBOX sau AUTOBOX10, formarea este separată de umplere. Trebuie să planificați cine reîncarcă semifabricatele și unde vor aștepta cutiile deschise pentru umplere.

O mașină automată de format cutii necesită o persoană care să o poată seta corect. La AUTOBOX10, schimbarea formatului urmează ordinea de reglaje din manual. Reglajele pentru cilindri și aer sunt destinate doar personalului instruit.

Semifabricate, piese de uzură și reglaje la mașina de format cutii

O mașină de format cutii necesită semifabricate plate și uscate. Semifabricatele deformate sau umede sunt preluate greșit, se deschid strâmb sau se blochează în utilaj. Depozitați semifabricatele plat, uscat și deasupra podelei. Ventuzele țin semifabricatul prin vid. Ventuzele uzate sau murdare își pierd aderența; verificați-le periodic la AUTOBOX și AUTOBOX10.

La AUTOBOX10, curelele trebuie să atingă ușor lateralele cutiei formate. Dacă sunt prea strânse, cutia se deformează. Dacă sunt prea largi, cutia nu este împinsă afară. Placa de presare trebuie să fie la circa 5 mm deasupra cutiei. Dacă este setată greșit, banda de jos poate avea goluri sau cutia poate rămâne blocată. O lamă tocită la capul de bandă lasă o tăietură neregulată.

Producătorul AUTOBOX recomandă să aveți ventuze de rezervă la îndemână.

Dacă regulatorul principal de aer la AUTOBOX10 nu poate menține presiunea setată, alimentarea cu aer este prea slabă și preluarea cu ventuze nu funcționează. Lama și arcurile capului de bandă sunt piese de uzură la AUTOBOX.

La AUTOBOX10, șinele magaziei se reglează astfel încât să rămână un spațiu de circa 5 mm între semifabricatul pliat și placa laterală de ghidare. Acest spațiu permite semifabricatului să alunece ușor când este preluat de ventuze. Șinele prea strânse țin semifabricatul pe loc în magazie.

AUTOBOX10 preia cutia pe latura mai lată, cu marginea exterioară a fiecărei ventuze la aproximativ 15–20 mm de marginea cutiei. Reglați-le după ce ați setat șinele magaziei, suporturile și tijele de poziționare, altfel preluarea nu va reuși.

Suportul de formare la AUTOBOX10 se reglează la lungimea cutiei. Dacă este setat greșit, cutia poate ieși deformată, în formă de romb, deteriorată sau blocată în mașină. Verificați întotdeauna ca cutia formată să fie pătrată înainte de pornirea ciclului. Grosimea cartonului influențează și ea formarea cutiei. Butoanele de pe cilindri reglează viteza de împingere și revenire, dar acestea se ajustează doar de personal instruit și numai după ce pozițiile de formare și senzorii de cutie au fost setați. AUTOBOX este livrat cu o lamă de rezervă, arcuri de rezervă pentru capul de bandă, șuruburi și scule de mână, astfel încât să puteți înlocui prima lamă sau arc fără să așteptați piese.

Ce influențează prețul unei mașini de format cutii

Prețul unei mașini de format cutii depinde dacă este semiautomată sau automată, dacă lipește fundul cutiei, tipul mesei de lucru, capetele de bandă și dimensiunile cutiilor realizate la comandă. Costurile de exploatare includ banda adezivă, aerul comprimat și piesele de uzură, cum ar fi ventuzele, lama și arcurile capului de bandă, precum și cureaua.

FLEX BOX nu folosește bandă adezivă, deoarece lipirea se face de către mașina de sigilat cutii după umplere. Fiecare produs are un buton Cere ofertă pentru a solicita o cotație, de exemplu pentru o mașină de format cutii împreună cu o mașină de sigilat cutii, și un buton Adaugă la cerere pentru a include mai multe produse într-o singură solicitare.

La AUTOBOX, o masă de lucru mai înaltă sau alimentarea cu semifabricate din stânga în loc de dreapta se pot realiza la comandă. Dacă aveți nevoie de oricare dintre acestea, menționați-le în aceeași solicitare cu mașina.

La FLEX BOX, o mașină de sigilat cutii amplasată imediat după aceasta face parte din set, deoarece lipirea fundului se realizează doar în acel moment. La AUTOBOX sau AUTOBOX10, partea superioară poate fi închisă cu o mașină de sigilat cutii pe care o aveți deja, dacă acceptă aceleași dimensiuni de cutii. Piesele de uzură la AUTOBOX nu se limitează la ventuze și capul de bandă: lista producătorului include și generatorul de vacuum, cilindrii, lagărele liniare și supapele.

Aer comprimat, alimentare electrică și siguranță la utilizarea mașinilor de format cutii

Toate cele trei mașini de format cutii necesită aer comprimat și alimentare electrică. FLEX BOX funcționează la 220 V, 50 Hz, 600 W. AUTOBOX folosește 220 V monofazat, 50/60 Hz, 400 W. Unitatea de aer necesită întreținere: goliți regulat apa din filtrul de aer. Opriți alimentarea electrică și aerul înainte de orice intervenție la o mașină de format cutii. Nu purtați mâneci largi, cravate, inele sau ceasuri la o mașină cu curele și brațe în mișcare.

AUTOBOX10 pornește ciclul automat doar după ce servomotorul a revenit la zero și cilindrii sunt în poziția de start. FLEX BOX se oprește dacă panoul de control este deschis în timpul funcționării. Lanțul de acționare de jos la FLEX BOX se unge o dată pe săptămână, iar șuruburile și bolțurile se verifică periodic.

FLEX BOX folosește aer comprimat pentru cilindrii clapetelor și împingător, iar AUTOBOX și AUTOBOX10 pentru cilindrii și preluarea cu ventuze. Planificați o linie de aer comprimat către zona de ambalare.

AUTOBOX10 se oprește automat când contorul de cutii ajunge la numărul setat. Apăsarea butonului Clear permite continuarea ciclului. Setările supapelor pneumatice sunt doar pentru personal instruit.

Întreținerea la AUTOBOX10 include curățarea, ungerea pieselor mobile, verificarea presiunii aerului și inspecția ventuzelor și curelelor pentru uzură.

La AUTOBOX, vacuumul pentru ventuze este generat de un generator de vacuum alimentat cu aer comprimat. Dacă alimentarea cu aer este slabă, veți observa că nu se preiau cutiile, așa cum avertizează și manualul AUTOBOX10.

AUTOBOX are protecție electrică IP54, ceea ce înseamnă că este protejat împotriva prafului și a stropilor de apă. Nivelul de zgomot ajunge până la 75 dB.

Înainte de orice reglaj la AUTOBOX10, opriți alimentarea electrică, deconectați aerul și eliberați zona de pe, sub și din jurul mașinii. Dacă o persoană este prinsă de o piesă în mișcare, cum ar fi o curea, opriți mai întâi alimentarea electrică, apoi eliberați persoana. FLEX BOX se conectează la priză, nu se leagă direct la rețea. Comutatorul de alimentare este pe poziția oprit înainte de conectare, iar butonul de urgență se verifică la conectarea aerului. Ecranul de programare a pozițiilor la AUTOBOX10 este protejat cu autentificare. Păstrați datele de acces la persoana responsabilă.

Listă de verificare înainte de a comanda o mașină de format cutii

Înainte de a comanda o mașină de format cutii, verificați dimensiunile cutiilor: lungime, lățime, înălțime, cea mai mică și cea mai mare. Cunoașteți numărul de cutii pe oră la vârf, câte dimensiuni folosiți și cât de des se schimbă. Verificați lățimea benzii folosite, aerul comprimat și alimentarea electrică la locul de ambalare, precum și spațiul disponibil pentru mașină.

Stabiliți direcția de lucru și înălțimea meselor și a transportoarelor. Mașina de sigilat cutii de după mașina de format cutii trebuie să accepte aceleași dimensiuni de cutii. Un transportor cu role între mașina de format cutii, locul de umplere și mașina de sigilat cutii transportă cutiile deschise. Aceste aspecte vă ajută să potriviți mașina cu linia de ambalare.

Numărați câte cutii trebuie să ambalați pe oră la vârf. Decideți dacă doriți un operator la mașină, ca la FLEX BOX, sau dacă aveți nevoie de o mașină automată, cum ar fi AUTOBOX sau AUTOBOX10.

Acordați atenție direcției de lucru. AUTOBOX preia semifabricatele din dreapta și scoate cutiile pe stânga, ca standard. Direcția opusă se poate realiza la comandă.

Potriviți înălțimile echipamentelor: masa de lucru la FLEX BOX este reglabilă între 700 și 800 mm, la AUTOBOX este 650 mm standard și până la 1000 mm la comandă, iar la AUTOBOX10 este 650 mm. Alegeți lățimea benzii la comandă. AUTOBOX este specificat pentru -10 până la 40 °C și umiditate de până la 98 la sută, deci verificați dacă zona de expediere se încadrează în aceste limite.

Dacă noua mașină va lucra cu o mașină de sigilat cutii pe care o aveți deja, includeți modelul și înălțimea de lucru a acesteia în solicitare. Astfel se pot verifica dimensiunile cutiilor și înălțimile pentru ambele mașini.

Întrebări frecvente despre mașinile de format cutii

Care dintre mașinile de format cutii lipește fundul cutiei?

AUTOBOX și AUTOBOX10 lipesc fundul cutiei după plierea clapetelor. FLEX BOX nu lipește fundul, doar pliază și menține clapetele.

Au nevoie aceste mașini de format cutii de aer comprimat?

Toate cele trei mașini de format cutii din această categorie necesită aer comprimat pentru funcționare. Acesta este necesar pentru operații precum preluarea cu ventuze, plierea clapetelor sau acționarea împingătorului.

Câte cutii pe minut poate realiza fiecare mașină de format cutii?

FLEX BOX realizează 6–7 cutii pe minut cu operator. AUTOBOX10 produce 10–15 cutii pe minut. AUTOBOX poate ajunge la 16 cutii pe minut, în funcție de dimensiunea cutiei.

Poate o singură mașină de format cutii să proceseze mai multe dimensiuni de cutii?

Da, fiecare mașină de format cutii se poate regla pentru diferite dimensiuni de cutii din intervalul său. AUTOBOX10 memorează până la 10 dimensiuni de cutii și folosește un servomotor pentru reglarea lățimii. AUTOBOX se reglează la dimensiunea cutiei înainte de pornire. FLEX BOX este ajustabil la dimensiunea cutiei.
