Mașină automată de legat cu bandă cu transportor – HIPO ULTRA-B, 220V, pentru bandă PP lățime 5-6mm, grosime 0,5-0,8 mm, cadru – lățime 850mm, înălțime 800mm

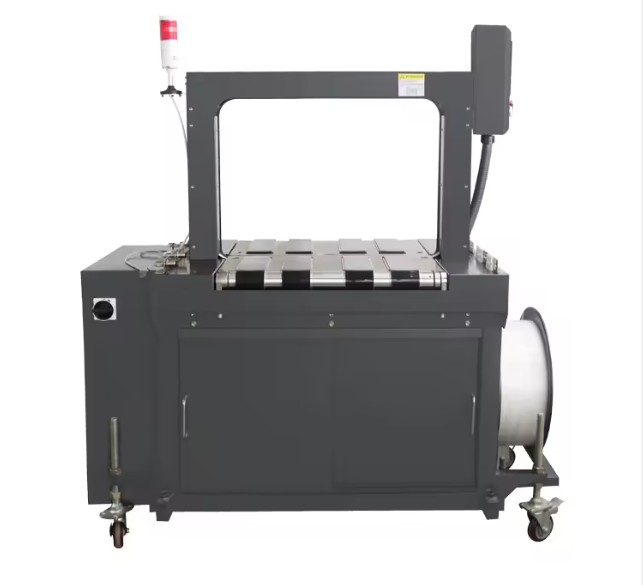

Mașină automată de legat HIPO ULTRA-B cu bandă transportoare și arc de 850 × 800 mm

HIPO ULTRA-B este o mașină automată de legat cu bandă transportoare proprie: banda transportă coletul în arc, un senzor pornește ciclul, mașina pune o bandă de legare PP în jurul coletului, o sudează dedesubt și îl mută mai departe – până la 50 de legări pe minut, fără ca cineva să manipuleze coletul. Arcul la această mașină are 850 mm lățime și 800 mm înălțime la interior, realizat la comandă; arcul standard al producătorului este de 650 × 500 mm.

Funcționează cu bandă de legare din polipropilenă cu lățimea de 5 sau 6 mm și grosimea de 0,5–0,8 mm – ne comunicați lățimea la comandă – și o închide cu sudură la cald sub colet. Tensiunea este reglabilă până la 30 kg, masa de lucru are 850 mm înălțime și coletele pot avea până la 80 kg.

Un PLC cu ecran tactil controlează mașina: ecranul numără ciclurile, afișează alarmele și reține setările pentru alimentarea benzii, retragerea benzii și timpul de răcire. Există două moduri – automat, unde senzorul pornește o legare pentru fiecare colet, și transport, unde banda doar transportă și nu leagă.

Este construită pentru linii de ambalare în depozitare, logistică și producție care procesează cartoane, cutii, ziare sau reviste fără operator la mașină. Necesită alimentare monofazată obișnuită de 220 V și consumă 1,0 kW.

Specificații tehnice

Ce schimbă banda transportoare pe linia de ambalare

• Nimeni nu stă la mașină. Banda transportoare preia coletul, senzorul pornește ciclul, iar coletul legat iese pe bandă.
• 50 de legări pe minut. Destul de rapidă pentru a menține linia în mișcare, iar banda și sigiliul sunt la fel pe fiecare colet.
• Încap colete mari. Arcul de 850 × 800 mm permite legarea unor cartoane mult mai mari decât cadrul standard de 650 × 500 mm al producătorului.
• Transport fără legare. În modul de transport, banda mută doar coletele, astfel încât mașina poate rămâne în linie când un lot nu necesită bandă de legare.
• Setare o singură dată pe ecran. Tensiunea până la 30 kg, temperatura plăcii de încălzire, alimentarea benzii și timpul de răcire se setează pe ecranul tactil și se repetă la fiecare colet.
• Tensiune alimentare obișnuită. 220 V monofazat, 1,0 kW și 6 A – nu este necesară conexiune trifazată.
• Suficient de silențioasă pentru o sală de ambalare. Nivelul de zgomot rămâne la sau sub 75 dB(A).

Comenzi, sudare și siguranță

• Control PLC cu ecran tactil: contor de cicluri, listă de alarme și ecrane de parametri
• Două moduri: legare automată pornită de senzor sau doar transport
• Bandă transportoare cu capul de legare deasupra
• Alimentare automată a benzii și detectare automată a capătului benzii
• Control electronic al temperaturii plăcii de încălzire; sigilare cu topire la cald sub colet
• Buton de pornire, indicator de alimentare și oprire de urgență pe panou
• Semne de avertizare la punctele periculoase și capace peste părțile sub tensiune
• Masă de lucru mare și rolă de bandă de legare cu capacitate mare pe lateralul mașinii
• Cadru construit la dimensiune: 850 × 800 mm la această mașină, 650 × 500 mm ca standard al producătorului
• Nivel de zgomot nu mai mare de 75 dB(A)

Cum se folosește mașina de legat HIPO ULTRA-B

1. Porniți mașina; indicatorul de alimentare se aprinde.
2. Încărcați rola de bandă PP urmând săgeata de pe flanșa exterioară și introduceți banda în orificiul de alimentare până la rolele de pre-alimentare.
3. Apăsați butonul manual (pas cu pas): mașina umple cutia de acumulare și introduce banda prin cadru automat.
4. Așteptați până când placa de încălzire ajunge la temperatura de lucru.
5. Alegeți modul: automat, unde senzorul pornește o bandă pentru fiecare colet, sau transport, unde banda doar transportă.
6. Lăsați banda transportoare să aducă coletul în mijlocul arcului și țineți mâinile departe de zona de legare.

Setări, întreținere și defecțiuni frecvente

• Tensiune. Se setează pe ecranul tactil; un număr mai mare înseamnă o tensiune mai mare, până la 30 kg. Modificați în pași mici și verificați coletul.
• Temperatura plăcii de încălzire și timpul de răcire. Ambele se setează pe ecranul tactil. Ajustați temperatura plăcii de încălzire când temperatura din cameră variază mult, iar timpul de răcire în funcție de bandă și de tensiunea folosită.
• Bandă în cutia de acumulare. Păstrați aproximativ 1,5 ori lungimea traseului benzii de legare în cutia de acumulare: prea multă bandă blochează, prea puțină cauzează alimentări scurte. Cadru U mare necesită mai multă bandă decât cel standard.
• Sigilări slabe. Temperatura plăcii de încălzire este de obicei prea mare sau prea mică, sau placa de încălzire este uzată după utilizare îndelungată și trebuie înlocuită.
• Benzile de legare sunt slăbite. Tensiunea este setată prea mic sau rolele de tensionare sunt uzate.
• Banda de legare nu este alimentată. Verificați dacă rola este montată corect, dacă capătul benzii este între rolele de pre-alimentare și dacă acumulatorul conține suficientă bandă; curățați regulat praful de bandă din traseu.
• Întreținere. Ungiți suprafețele de rulare ale camei și rolele o dată pe săptămână cu ulei N68 și verificați regulat senzorii de proximitate. Opriți alimentarea și lăsați placa de încălzire să se răcească aproximativ 5 minute înainte de orice intervenție la mașină.

Înainte să comandați o mașină de legat cu bandă transportoare

Prețul este afișat pe această pagină. Câteva detalii decid dacă mașina se potrivește pe linia dvs.: verificați-le înainte să cereți o ofertă sau trimiteți-le către noi și le analizăm împreună.

• Dimensiunea și greutatea coletului. Coletul trebuie să treacă prin cadrul U de 850 × 800 mm; cel mai mic colet are 80 mm lățime și 60 mm înălțime, iar coletele pot cântări până la 80 kg.
• Lățimea benzii de legare. Spuneți-ne dacă folosiți bandă de legare de 5 mm sau 6 mm: traseul benzii este configurat pentru această lățime. Banda este PP, 0,5–0,8 mm grosime, pe role cu miez de 200–210 mm, diametru exterior de 400–450 mm și lățime de 175–190 mm.
• Tensiune alimentare. Alimentare monofazată 220 V, 50 Hz; mașina consumă 1,0 kW și 6 A.
• Spațiu și podea. Cu acest cadru U, mașina este mai mare decât modelul standard (1414 × 728 × 1738 mm), deci confirmăm dimensiunile exacte în ofertă; greutatea la transport este de aproximativ 390 kg. Asigurați cel puțin 2000 × 1500 mm spațiu de lucru și o podea pentru 350 kg/m².
• Înălțimea liniei. Masa de lucru are 850 mm înălțime, deci planificați benzile transportoare dinainte și de după mașină la aceeași înălțime.
• Alimente, medicamente și produse corozive. Pentru alimente și medicamente, producătorul recomandă o versiune din inox; pentru produse corozive, cum ar fi fructele de mare, evitați lichidele în capul de legare.
